Закладные детали по ГОСТ: как заказать под фундамент

Закладные детали — это элементы монолитных зданий, промышленных объектов и инженерных сооружений. Они принимают нагрузки от металлоконструкций и передают их на фундамент. Поэтому изготовление закладных деталей выполняется по требованиям проекта или типовых серий. Ошибки в размерах, качестве сварки или выборе стали могут привести к сложностям при монтаже и дополнительным затратам.

В статье разберём, чем различаются типовые виды и как подготовиться к оформлению заказа.

Что такое закладная деталь и где она применяется

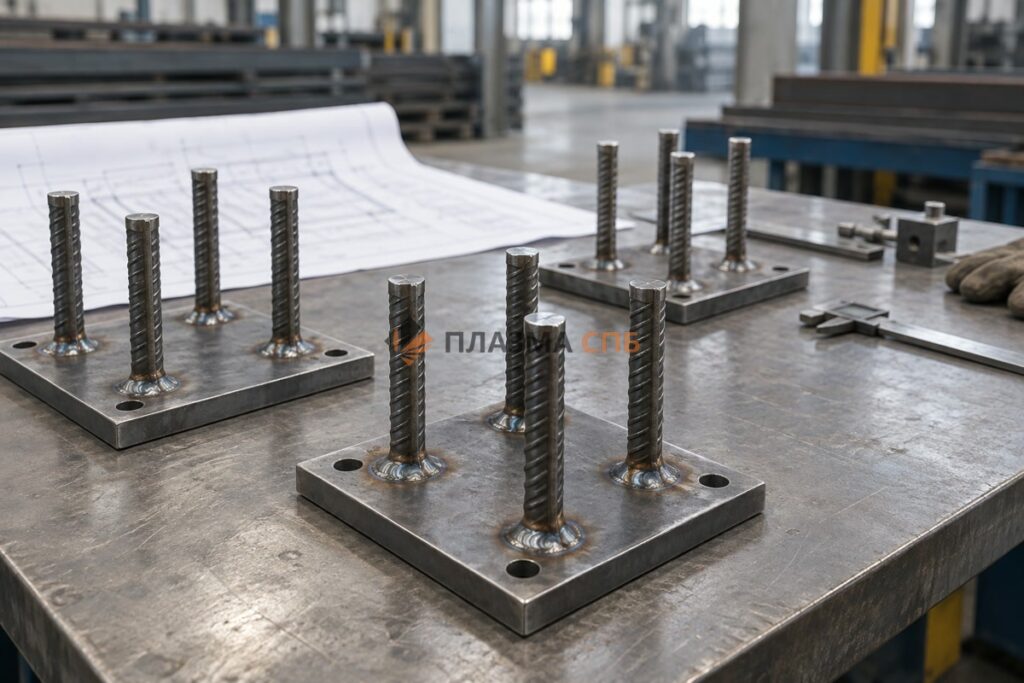

Закладная деталь — это металлическое изделие, которое устанавливают в железобетонную конструкцию при бетонировании. После набора прочности она становится частью монолита и точкой крепления строительных элементов на болты.

Конструкция включает:

• стальную пластину;
• анкерные стержни из арматуры;
• сварные соединения;
• защитное покрытие.

Главная задача изделий — передача усилий между железобетоном и каркасом без сверления фундамента. Такой подход помогает сохранить прочность бетона и ускоряет монтаж объекта. Из-за этого внимание уделяют расчётной нагрузке, форме, расположению анкеров и качеству сварных соединений.

Элементы применяются при строительстве:

• фундаментов под металлические колонны;
• монолитных каркасов;
• производственных и складских помещений;
• эстакад и технологических площадок;
• лестничных маршей;
• ограждений;
• промышленного оборудования.

Закладные по ГОСТ и серии 1.400-15: какие бывают

При проектировании используют как типовые, так и нестандартные решения. Если предусмотрены стандартные узлы, часто применяют закладные детали ГОСТ и серии 1.400-15, которая разработана для унификации креплений железобетонных конструкций.

Основу серии составляют изделия типа МН. Каждому из них присваивают обозначение, которое содержит информацию о металлоконструкции и её исполнении. Они состоят из буквенной части «МН» и цифрового индекса. Цифры определяют исполнение, которое отличается:

• размерами опорной пластины;
• количеством анкеров;
• диаметром арматуры;
• расположением стержней;
• расчётной несущей способностью.

В зависимости от документации используют:

Обозначение уже содержит информацию об исполнении: при использовании типовых решений в заявке указывают только его.

Изготовление закладных деталей по чертежу заказчика

Современные производственные, коммерческие и инфраструктурные постройки часто возводят на основе нестандартных решений. Если нужны закладные детали, чертеж становится документом, по которому выполняют производство.

При таком подходе учитывают особенности будущей конструкции:

• расчётные нагрузки;
• толщину железобетонного элемента;
• расположение колонн, балок или оборудования;
• условия эксплуатации;
• требования нормативов.

Различия между типовыми и специальными решениями заключаются в особенностях формы и области применения.

Выбор между типовым и нестандартным изготовлением зависит от чертежа.

Какая информация нужна для заказа

Для изготовления закладных деталей чертеж должен содержать все основные размеры, требования к материалам и сварке. Чем подробнее исходные данные, тем быстрее подготовят спецификацию и запустят производство.

Для расчёта требуются:

• марка или класс стали;
• размеры пластины;
• толщина металла;
• количество;
• диаметр и длина стержней;
• схема расположения анкеров;
• требования к сварным соединениям;
• необходимость нанесения защитного покрытия;
• сроки.

Если нужные данные отсутствуют, исполнитель уточняет их, чтобы снизить риск возникновения ошибок на строительной площадке. Изменение размеров или формы без согласования недопустимо: корректировки могут привести к несовпадению с чертежом и затруднить монтаж.

Материалы, сварка и антикоррозионная защита

Надёжность элементов определяет качество производства, поэтому в процессе внимательно выбирают сталь, технологии сварки и способ защиты от коррозии.

Выбор стали

Обычно применяют конструкционную углеродистую сталь Ст3. Материал хорошо сваривается и не теряет прочность при перепадах температур. Если проект предусматривает повышенные нагрузки, установку в регионах с суровым климатом и особые требования к надёжности, используют низколегированные марки.

Сварка анкерных стержней

Сварные соединения воспринимают большую часть нагрузок, поэтому должны сохранять прочность и соответствовать требованиям нормативов.

При изготовлении контролируют:

• подготовку металла;
• соответствие сварочных материалов;
• глубину провара;
• отсутствие прожогов, подрезов и других дефектов;
• качество каждого соединения.

Технология выполнения зависит от конструкции, толщины металла и диаметра анкеров. Подробнее об особенностях этого процесса можно узнать в статье «Сварка закладных деталей», где рассмотрены требования к способам сварки.

Антикоррозийное покрытие

Не всем конструкциям нужна одинаковая защита от коррозии.

Внутренние элементы не контактируют с внешней средой, поэтому им достаточно грунтовки. Открытым узлам, часть которых остаётся снаружи, нужно покрытие, которое не даст им разрушиться под воздействием осадков, влажности и перепадов температур.

В зависимости от среды применяют:

• грунтование;
• окраску защитными составами;
• горячее или холодное цинкование;
• комбинированные виды антикоррозийной защиты.

Тип покрытия зависит от проекта, климатических условий и назначения сооружения. Использование правильно подобранной системы увеличивает срок службы и снижает риск возникновения коррозии в будущем.

Как заказать закладные детали под фундамент

Если документация уже готова, оформление заказа занимает минимум времени. Производитель получает рабочие чертежи и технические требования, после чего специалисты проверяют их, уточняют характеристики изделия и рассчитывают стоимость.

1. Передайте проект или чертёж

Для изготовления закладных деталей предоставьте:

• чертёж;
• проектный узел;
• спецификацию.

Если объект строится по стандартам, для начала работы укажите тип серии МН по 1.400-15.

1. Согласуйте технические параметры

После получения документации проверяют:

• размеры пластины;
• толщину металла;
• диаметр и длину анкеров;
• количество изделий;
• марку стали;
• требования к сварке;
• необходимость антикоррозионного покрытия.

Дополнительно уточняют условия эксплуатации и особенности монтажа.

1. Получите расчёт стоимости

Цена зависит от ряда факторов:

• размеров;
• толщины стальной пластины;
• диаметра и количества анкерных стержней;
• марки металла;
• сложности сварки;
• типа защитного покрытия;
• объёма партии;
• сроков.

Стоимость рассчитывают по проектной документации.

1. Производство и контроль качества

После согласования спецификации начинается производство изделий:

• раскрой металла;
• изготовление пластин;
• подготовка стержней;
• сборка;
• сварка анкеров;
• контроль геометрии;
• нанесение защитного слоя;
• подготовка партии к отгрузке.

Перед передачей заказчику готовые элементы проходят контроль соответствия чертежам. Это помогает избежать проблем при сборке на площадке.

Заключение

Закладные детали — это ответственный элемент строительной конструкции, поэтому их производство должно соответствовать требованиям проекта или серии. Правильно выбранная марка стали, качественная сварка анкеров и подходящая антикоррозионная защита сохранят надёжность крепления и упростят монтаж металлоконструкции.

Чем полнее комплект документации, тем быстрее специалисты согласуют спецификацию и начнут работу.

Хотите изготовить изделия по чертежу? Оставьте заявку на сайте! Проверим технологические параметры, подготовим расчёт стоимости и произведём закладные детали ГОСТ под ваш фундамент.

FAQ: Часто задаваемые вопросы

Что такое закладные детали?

Это стальные пластины с приваренными анкерными стержнями, которые устанавливают в железобетонные конструкции до бетонирования. Их используют для крепления колонн, балок, лестничных площадок и других металлических элементов без сверления фундамента.

Делаете по ГОСТ или только по индивидуальному проекту?

Работаем в обоих вариантах: выполняем изготовление закладных деталей по серии 1.400-15 (МН) и по чертежам заказчика. Если заказ предусматривает нестандартные размеры, работаем по проектной документации.

Из какой стали изготавливают конструкции?

Для пластин и анкеров используем сталь Ст3. Если проект предъявляет повышенные требования к прочности или предусматривает применение в сложных климатических условиях, используем другие марки, указанные в рабочей документации.

Всегда ли нужна антикоррозионная защита?

Скрытые в бетоне элементы защищены самим составом, поэтому не требуют антикоррозионной защиты выше, чем грунтовка. Для открытых узлов применяется цинкование и окраска — выбор зависит от условий эксплуатации объекта.
