Гибка труб для перил, навесов и ограждений: как выбрать радиус

Гибку труб применяют в тех случаях, когда прямолинейного элемента недостаточно: для плавного поручня, ограждения, арочной части навеса или детали нестандартной формы. При этом аккуратная дуга без заломов получается только при правильном подборе параметров гибки. Результат работы зависит от сечения профиля, толщины стенки, материала и выбранной технологии.

Поговорим о том, почему возникают деформации металла и как заказать гибку труб в СПб, чтобы получить нужную деталь.

Как согнуть трубу без заломов

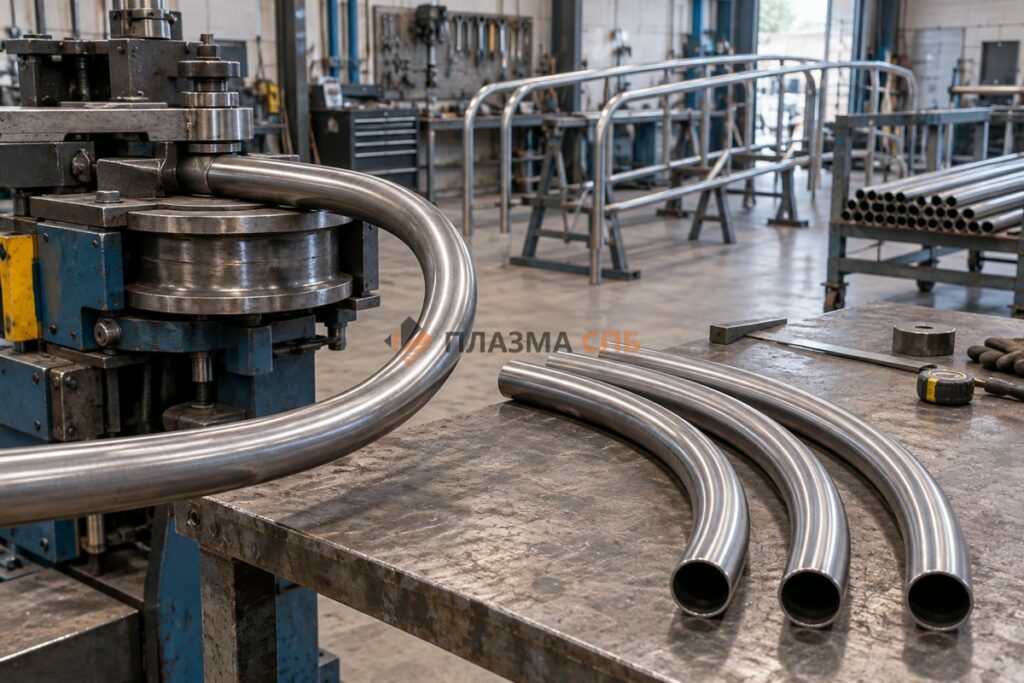

Для получения дуги трубный прокат деформируют на специальном оборудовании. При радиусной гибке заготовка проходит между валками, которые постепенно изменяют её форму. С помощью такого метода получают плавную кривизну без резкого перелома металла.

При правильно подобранном режиме гибки удаётся сохранить геометрию профиля по всей длине. Из-за слишком малого радиуса или неправильной технологии он деформируется. Поэтому возможность обработки оценивают с учётом характеристик заготовки и требований к готовой детали.

Почему важен минимальный радиус

Чем меньше радиус, тем сильнее деформация стенки. На наружной стороне изгиба материал растягивается, а на внутренней — сжимается. При малом радиусе на поверхности могут появиться заломы и складки.

Для каждой трубы определяют допустимый диапазон гибки. В качестве ориентира используют радиус порядка 2,5–3 размеров профиля, а для тонкостенных металлов показатель увеличивают. При этом технологическая проверка заготовки остаётся обязательным этапом: точное минимальное значение определяют с учётом сечения, толщины стенки и материала.

В чём разница при гибке между профильными и круглыми трубами

Круглые и профильные трубы используют для изготовления криволинейных деталей, но при обработке они ведут себя по-разному.

Из-за симметрии круглой трубы деформация распределяется равномерно. Элемент часто применяют для арок, поручней и декоративных деталей ограждений.

Прямоугольное и квадратное сечение удобно для производства каркасов и металлоконструкций. При гибке профильной трубы важно сохранить геометрию стенок: неправильный подбор радиуса приводит к сплющиванию профиля.

Особенности гибки разных типов труб определяют необходимость проверки параметров для каждого заказа.

Какой радиус выбрать при гибке трубы для перил, навесов и ограждений

Перила лестницы

Перилам часто нужен плавный переход между прямыми участками или дуга для поручня. Для таких элементов важен внешний вид: радиус должен соответствовать проекту, а сварка — оставаться аккуратной. При заказе предоставляют чертёж с указанием значений или шаблон.

Поручни

Поручни изготавливают из профильных или круглых труб в зависимости от конструкции. Если нужен плавный поворот, заранее определяют направление гибки профильной трубы и форму изделия. При работе с круглой заготовкой контролируют соответствие фактической дуги заданным параметрам, а для профильной — дополнительно контролируют состояние плоских стенок.

Каркас навеса

Из гнутых элементов создают арочные или радиусные детали навесов. В этом случае кривизну, которая должна соответствовать геометрии сопрягаемых деталей, задаёт проект конструкции. При изготовлении одинаковых дуг важна повторяемость: изменение формы приведёт к расхождениям при сборке.

Арка ограждения

Арочные детали могут иметь разную кривизну, поэтому важны не только начальная и конечная точки дуги, но и изгиб по длине. Если изделие изготавливают по образцу, шаблон помогает точнее определить конфигурацию.

Что влияет на минимальный радиус гибки

Сечение трубы

Размеры профиля влияют на характер деформации при изгибе. Для квадратной и прямоугольной трубы результат гибки зависит от её ориентации. Из-за этого при оформлении заказа указывают точный размер: например, 40×20 или 40×40 мм.

Толщина стенки

Тонкостенный профиль чувствителен к деформации: при слишком малом радиусе стенки сминаются и образуют складки. Увеличение толщины повышает устойчивость сечения, но вместе с этим меняет требования к усилию и режиму обработки.

Материал

Разные марки стали и другие металлы отличаются пластичностью и механическими свойствами. Параметры, допустимые для одной заготовки, нельзя переносить на другую без проверки. Важно учитывать особенности материала при работе с тонким металлом и небольшими радиусами.

Технология гибки

Способ обработки подбирают с учётом формы детали и нужного радиуса. Правильно выбранная технология помогает распределить деформацию по длине заготовки и снизить риск появления заломов.

Почему труба может деформироваться при гибке

Деформация не всегда связана с качеством проката. Часто причиной становится несоответствие параметров заготовки требованиям детали или неправильно выбранный режим обработки.

Среди распространённых проблем выделяют:

• слишком малый радиус;
• недостаточную толщину стенки;
• несоответствие оборудования сечению;
• неправильный режим подачи;
• нарушение технологии гибки;
• резкий изгиб вместо постепенной деформации.

Поэтому перед началом работы проверяют, можно ли получить нужную геометрию на выбранной заготовке.

Как заказать гибку труб по образцу или чертежу

Для расчёта и проверки возможности изготовления нужно передать исполнителю основные параметры будущего изделия.

1. Определите характеристики изделия

Для предварительной оценки укажите:

• тип трубы — круглая или профильная;
• размеры сечения;
• толщину стенки;
• материал и марку;
• длину заготовки;
• назначение изделия — для перил, поручня, навеса, ограждения или другой детали.

На основе этих данных подбирают технологию обработки.

1. Укажите требуемый радиус

Заданное значение отмечают на чертеже или в техническом задании. Если оно неизвестно, передают эскиз изделия или шаблон для определения параметров.

1. Передайте чертёж, шаблон или образец

Для расчёта подойдут чертёж с размерами, эскиз или готовая деталь. По образцу определяют форму дуги и основные размеры.

1. Обозначьте количество деталей

Если нужно несколько одинаковых изделий, количество сообщают сразу. Это помогает оценить объём работ и требования к повторяемости.

1. Проверка возможности гибки

Исполнитель сопоставляет заданный радиус с сечением, толщиной стенки и материалом. Если параметры подходят, согласовывает обработку и изготавливает заготовку под сборку.

Гибка труб в СПб для конкретного изделия

Гибка профильной трубы начинается не с выбора станка, а с определения геометрии будущей детали. Для перил, поручней, навесов и ограждений важно заранее знать сечение, толщину стенки и требуемый радиус. Если параметры подходят, с помощью вальцовки получают плавную дугу с сохранением геометрии заготовки. Если значение выбрано без учёта характеристик, возрастает риск деформации профиля и появления заломов. Поэтому перед изготовлением проверьте радиус и передайте исполнителю чертёж, эскиз или образец.

Нужна гибка металла для перил, навеса или ограждения? Пришлите размеры и радиус или отправьте чертёж, эскиз или образец детали. Проверим возможность гибки и подберём параметры обработки под ваше изделие.

FAQ: Часто задаваемые вопросы

Гнёте без заломов?

При соблюдении технологических параметров металл гнут на вальцах с сохранением формы сечения и без заломов. Главное условие — подходящий для изделия радиус.

Какой минимальный радиус гибки профильной трубы?

Значение зависит от сечения, толщины стенки, марки металла и способа обработки. Для предварительной оценки ориентируются на радиус не меньше 2,5–3 размеров сечения, но точный показатель определяют по заготовке.

Гнёте только профильные трубы?

Нет, гнём профильные и круглые трубы. Профили чаще применяются в каркасах и корпусах навесов, а круглые — в поручнях, дугах и элементах ограждений.

Можно ли заказать гибку без чертежа?

Да, вместо чертежа можно отправить эскиз, шаблон или образец. Для оценки нужно указать размеры трубы и форму детали.

Как проверить, получится ли нужный радиус?

Нужно сопоставить радиус с сечением, толщиной стенки и материалом, а после проверить возможность обработки на конкретном оборудовании. Если радиус будет слишком малым для заготовки, технолог предложит изменить форму или выбрать другой профиль.
