Швеллер: размеры и таблица номеров

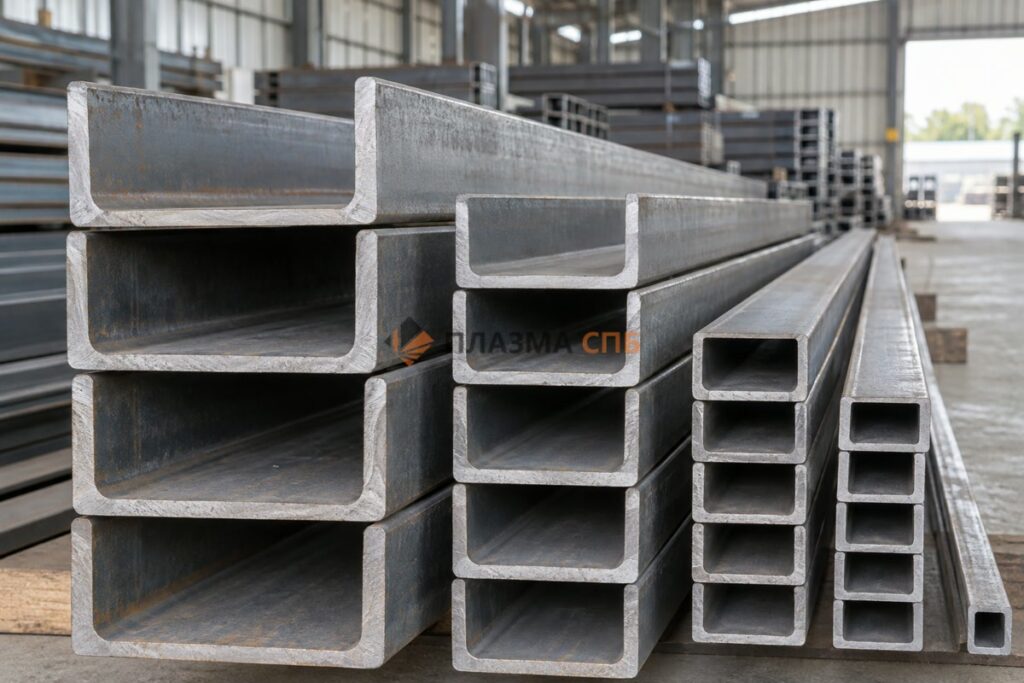

Швеллер — это металлический профиль поперечного П-образного сечения. При подборе проката учитывают номер, способ изготовления, ширину полок, толщину стенки и массу погонного метра.
Когда нужны швеллер, размеры, таблица и объяснение обозначений, данные удобно смотреть в сортаменте. В этом тексте мы собрали размеры горячекатаных и гнутых профилей и объяснили, как пользоваться представленными материалами и ориентироваться в номерах.
Что означает номер швеллера
Номер горячекатаного швеллера — это номинальная высота стенки в сантиметрах. Например, у швеллера № 10 высота профиля 100 мм, у № 20 — 200 мм.
Полная запись содержит больше параметров. Так, обозначение 10П означает горячекатаный швеллер № 10 с параллельными гранями полок. Его размеры — 100×46×4,5×7,6 мм, где последовательно указаны высота и ширина полки, толщина стенки и полки. Поэтому для точного подбора недостаточно одного номера. В спецификации дополнительно к нему указывают серию (П, У, С, Э или Л) и нормативный документ.
ИЗОБРАЖЕНИЕ: схемы сечений швеллеров серий П и У.ПОДПИСЬ: Сечения горячекатаных швеллеров серий П и У.
Таблица размеров горячекатаного швеллера: ГОСТ 8240
Горячекатаный швеллер выпускают по ГОСТ 8240-97. Стандарт включает серии, которые отличаются формой и назначением профиля:
- П — с параллельными гранями полок;
- У — с уклоном внутренних граней полок;
- С — специальные;
- Э — экономичные с параллельными гранями полок;
- Л — лёгкие с параллельными гранями полок.
Для сравнения ниже представлены таблицы основных размеров серий У и П. Параметры указаны в миллиметрах, а масса — в килограммах на погонный метр.
Серия У
| Номер | Высота стенки, мм | Ширина полки, мм | Толщина стенки, мм | Масса 1 м, кг |
| 5У | 50 | 32 | 4,4 | 4,84 |
| 6,5У | 65 | 36 | 4,4 | 5,90 |
| 8У | 80 | 40 | 4,5 | 7,05 |
| 10У | 100 | 46 | 4,5 | 8,59 |
| 12У | 120 | 52 | 4,8 | 10,40 |
| 14У | 140 | 58 | 4,9 | 12,30 |
| 16У | 160 | 64 | 5,0 | 14,20 |
| 16аУ | 160 | 68 | 5,0 | 15,30 |
| 18У | 180 | 70 | 5,1 | 16,30 |
| 18аУ | 180 | 74 | 5,1 | 17,40 |
| 20У | 200 | 76 | 5,2 | 18,40 |
| 22У | 220 | 82 | 5,4 | 21,00 |
| 24У | 240 | 90 | 5,6 | 24,00 |
| 27У | 270 | 95 | 6,0 | 27,70 |
| 30У | 300 | 100 | 6,5 | 31,80 |
| 33У | 330 | 105 | 7,0 | 36,50 |
| 36У | 360 | 110 | 7,5 | 41,90 |
| 40У | 400 | 115 | 8,0 | 48,30 |
Серия П
| Номер | Высота, мм | Ширина полки, мм | Толщина стенки, мм | Масса 1 м, кг |
| 5П | 50 | 32 | 4,4 | 4,84 |
| 6,5П | 65 | 36 | 4,4 | 5,90 |
| 8П | 80 | 40 | 4,5 | 7,05 |
| 10П | 100 | 46 | 4,5 | 8,59 |
| 12П | 120 | 52 | 4,8 | 10,40 |
| 14П | 140 | 58 | 4,9 | 12,30 |
| 16П | 160 | 64 | 5,0 | 14,20 |
| 16аП | 160 | 68 | 5,0 | 15,30 |
| 18П | 180 | 70 | 5,1 | 16,30 |
| 18аП | 180 | 74 | 5,1 | 17,40 |
| 20П | 200 | 76 | 5,2 | 18,40 |
| 22П | 220 | 82 | 5,4 | 21,00 |
| 24П | 240 | 90 | 5,6 | 24,00 |
| 27П | 270 | 95 | 6,0 | 27,70 |
| 30П | 300 | 100 | 6,5 | 31,80 |
| 33П | 330 | 105 | 7,0 | 36,50 |
| 36П | 360 | 110 | 7,5 | 41,90 |
| 40П | 400 | 115 | 8,0 | 48,30 |
При одинаковом номере размеры серий У и П могут совпадать по основным параметрам, но форма внутренних граней полок различается. Поэтому при заказе ориентируются на полное обозначение профиля, которое указано в проекте или спецификации.
Если нужны размеры швеллеров, таблица стандартных типоразмеров помогает быстро найти подходящий прокат. Но для работы под конкретной нагрузкой дополнительно проверьте марку стали, длину заготовок и их соответствие требованиям проекта.
Таблица размеров гнутого швеллера: ГОСТ 8278
Гнутый швеллер — это равнополочный профиль, который получают методом холодной гибки стальной полосы. В отличие от горячекатаного, его типоразмер определяют по сечению: высоте стенки, ширине полки, толщине металла и внутреннему радиусу гибки.
Сортамент гнутого швеллера в ГОСТ 8278-83 разделён на две таблицы в зависимости от группы стали. При подборе профиля важно учитывать не только размеры, но и материал.
Швеллер из углеродистой кипящей и полуспокойной стали
| Высота, мм | Ширина, мм | Толщина, мм | Радиус, не более, мм | Масса 1 м, кг |
| 25 | 26 | 2,0 | 3 | 1,09 |
| 25 | 30 | 2,0 | 3 | 1,22 |
| 28 | 27 | 2,5 | 4 | 1,42 |
| 30 | 25 | 3,0 | 5 | 1,61 |
| 30 | 30 | 2,0 | 3 | 1,30 |
| 32 | 25 | 3,0 | 5 | 1,66 |
| 32 | 32 | 2,0 | 3 | 1,39 |
| 38 | 95 | 2,5 | 3 | 4,31 |
| 40 | 20 | 2,0 | 3 | 1,14 |
| 40 | 20 | 3,0 | 5 | 1,61 |
| 40 | 30 | 2,0 | 3 | 1,45 |
| 40 | 30 | 2,5 | 3 | 1,79 |
| 40 | 40 | 2,0 | 3 | 1,77 |
| 40 | 40 | 2,5 | 3 | 2,19 |
| 40 | 40 | 3,0 | 5 | 2,55 |
| 42 | 42 | 4,0 | 6 | 3,49 |
| 43 | 45 | 2,0 | 3 | 1,97 |
| 45 | 25 | 3,0 | 5 | 1,97 |
| 45 | 31 | 2,0 | 3 | 1,56 |
| 48 | 70 | 5,0 | 7 | 6,67 |
| 50 | 30 | 2,0 | 3 | 1,61 |
| 50 | 30 | 2,5 | 3 | 1,99 |
| 50 | 32 | 2,5 | 3 | 2,07 |
| 50 | 40 | 2,0 | 3 | 1,92 |
| 50 | 40 | 2,5 | 3 | 2,38 |
| 50 | 40 | 3,0 | 4 | 2,81 |
| 50 | 50 | 2,5 | 3 | 2,77 |
| 50 | 50 | 3,0 | 4 | 3,28 |
| 60 | 30 | 2,5 | 3 | 2,19 |
| 60 | 30 | 3,0 | 5 | 2,55 |
| 60 | 40 | 2,0 | 3 | 2,08 |
| 60 | 40 | 3,0 | 4 | 3,05 |
| 60 | 50 | 3,0 | 5 | 3,50 |
| 60 | 60 | 3,0 | 4 | 3,99 |
| 80 | 80 | 3,0 | 4 | 5,40 |
| 80 | 80 | 4,0 | 6 | 7,07 |
| 80 | 85 | 4,0 | 6 | 7,38 |
| 80 | 100 | 6,0 | 9 | 12,14 |
| 90 | 50 | 3,5 | 5 | 4,87 |
| 90 | 54 | 5,0 | 7 | 7,06 |
| 110 | 100 | 4,0 | 6 | 9,27 |
| 120 | 50 | 3,0 | 5 | 4,91 |
| 120 | 50 | 4,0 | 6 | 6,44 |
| 120 | 60 | 4,0 | 6 | 7,07 |
| 120 | 60 | 5,0 | 7 | 8,71 |
| 120 | 60 | 6,0 | 9 | 10,25 |
| 120 | 70 | 5,0 | 7 | 9,49 |
| 120 | 80 | 4,0 | 6 | 8,33 |
| 120 | 80 | 5,0 | 7 | 10,28 |
| 140 | 40 | 2,5 | 3 | 4,15 |
| 140 | 40 | 3,0 | 5 | 4,91 |
| 140 | 60 | 3,0 | 5 | 5,85 |
| 140 | 60 | 5,0 | 7 | 9,49 |
| 140 | 60 | 6,0 | 9 | 11,20 |
| 140 | 70 | 5,0 | 7 | 10,28 |
| 140 | 80 | 4,0 | 6 | 8,95 |
| 160 | 100 | 6,0 | 9 | 15,91 |
| 160 | 120 | 5,0 | 7 | 14,99 |
| 160 | 120 | 6,0 | 9 | 17,79 |
| 160 | 160 | 6,0 | 9 | 21,56 |
| 170 | 60 | 4,0 | 6 | 8,64 |
| 170 | 70 | 5,0 | 7 | 11,45 |
Швеллер из углеродистой спокойной и низколегированной стали
| Высота, мм | Ширина, мм | Толщина, мм | Радиус, не более, мм | Масса 1 м, кг |
| 25 | 26 | 2,0 | 5 | 1,07 |
| 25 | 30 | 2,0 | 5 | 1,19 |
| 28 | 27 | 2,5 | 6 | 1,39 |
| 30 | 25 | 3,0 | 7 | 1,57 |
| 30 | 30 | 2,0 | 5 | 1,26 |
| 32 | 25 | 3,0 | 7 | 1,57 |
| 32 | 32 | 2,0 | 5 | 1,36 |
| 40 | 20 | 2,0 | 5 | 1,11 |
| 40 | 20 | 3,0 | 7 | 1,57 |
| 40 | 30 | 2,0 | 5 | 1,42 |
| 40 | 30 | 2,5 | 6 | 1,74 |
| 40 | 40 | 2,0 | 5 | 1,73 |
| 40 | 40 | 2,5 | 6 | 2,12 |
| 40 | 40 | 3,0 | 7 | 2,46 |
| 42 | 42 | 4,0 | 8 | 3,36 |
| 50 | 30 | 2,0 | 5 | 1,57 |
| 50 | 30 | 2,5 | 6 | 1,94 |
| 50 | 32 | 2,5 | 6 | 2,02 |
| 50 | 40 | 2,0 | 5 | 1,88 |
| 50 | 40 | 2,5 | 6 | 2,31 |
| 50 | 40 | 3,0 | 7 | 2,74 |
| 50 | 50 | 2,5 | 6 | 2,70 |
| 50 | 50 | 3,0 | 7 | 3,20 |
| 60 | 30 | 2,5 | 6 | 2,12 |
| 60 | 30 | 3,0 | 7 | 2,46 |
| 60 | 40 | 2,0 | 5 | 2,03 |
| 60 | 40 | 3,0 | 7 | 2,92 |
| 60 | 50 | 3,0 | 7 | 3,40 |
| 60 | 60 | 3,0 | 7 | 3,88 |
| 80 | 80 | 3,0 | 7 | 5,24 |
| 80 | 80 | 4,0 | 8 | 6,90 |
| 80 | 85 | 4,0 | 8 | 7,21 |
| 80 | 100 | 6,0 | 10 | 11,84 |
| 90 | 50 | 3,5 | 8 | 4,73 |
| 90 | 54 | 5,0 | 10 | 6,88 |
| 110 | 100 | 4,0 | 8 | 9,04 |
| 120 | 50 | 3,0 | 7 | 4,78 |
| 120 | 50 | 4,0 | 8 | 6,27 |
| 120 | 60 | 4,0 | 8 | 6,90 |
| 120 | 60 | 5,0 | 10 | 8,48 |
| 120 | 60 | 6,0 | 10 | 9,98 |
| 120 | 70 | 5,0 | 10 | 9,24 |
| 120 | 80 | 4,0 | 8 | 8,11 |
| 120 | 80 | 5,0 | 10 | 10,01 |
| 140 | 40 | 2,5 | 6 | 4,04 |
| 140 | 40 | 3,0 | 7 | 4,78 |
| 140 | 60 | 3,0 | 7 | 5,69 |
| 140 | 60 | 5,0 | 10 | 9,24 |
| 140 | 60 | 6,0 | 10 | 10,90 |
| 140 | 70 | 5,0 | 10 | 10,01 |
| 140 | 80 | 4,0 | 8 | 8,72 |
| 160 | 100 | 6,0 | 10 | 15,49 |
| 160 | 120 | 5,0 | 10 | 14,60 |
| 160 | 120 | 6,0 | 10 | 17,35 |
| 160 | 160 | 6,0 | 10 | 21,04 |
| 170 | 60 | 4,0 | 8 | 8,42 |
| 170 | 70 | 5,0 | 10 | 11,16 |
При выборе профиля по таблицам сверяют не только размеры, но и материал, который предусмотрен проектом.
Для справочного поиска нужного типоразмера действуйте последовательно: определите высоту и ширину проката, затем толщину металла и проверьте соответствующую строку в нужной таблице.
Масса погонного метра и расчёт партии
Таблица веса швеллера нужна для расчёта массы заказа. Если известны длина и количество элементов, используйте формулу:
Масса партии = масса 1 м × длина одного профиля × количество штук.
Например, для 10П масса 1 м составляет 8,59 кг, а для 10 заготовок длиной 6 м теоретическое значение равно: 8,59×6×10=515,4 кг.
Это предварительный расчёт: фактическая масса поставки может отличаться в пределах допусков по нормативной документации. При заказе учитывайте, как задана длина: отдельными заготовками, хлыстами или с резкой. Если прокат нужно нарезать на конкретные размеры, отходы будут влиять на объём закупки.
Подробный разбор веса и перевода метров в тонны представлен в статье «Сколько весит швеллер».
Как выбрать номер под задачу
Номер выбирают не по принципу «чем больше, тем лучше». С ростом высоты увеличиваются масса, габариты и требования к монтажу, поэтому эти параметры нужно учитывать при подборе.
Для предварительной оценки можно ориентироваться на следующие рекомендации:
- № 5–10 — компактные профили для небольших конструкций, рам, элементов усиления;
- № 12–16 — диапазон для массивных рам и деталей металлоконструкций;
- № 18–24 — прокат с большей высотой для конструкций, где требуется крупное сечение;
- № 27–40 — крупный горячекатаный швеллер для тяжёлых систем.
Это ориентир по форме. Несущую способность нельзя определять только по номеру: она зависит от схемы конструкции, пролёта, нагрузки, способа опирания, марки стали и условий эксплуатации.
Если хотите подобрать прокат для конкретной металлоконструкции, читайте материал «Какой швеллер выбрать». Если при выборе нужно сравнить швеллер с другими видами проката, например двутавром или уголком, смотрите статью «Швеллер, двутавр или уголок: чем различаются».
Помните, что таблица не заменяет расчёт конструкции. Если выбираете металлопрокат в качестве несущего элемента, не ориентируйтесь только на его высоту и массу погонного метра. В таких случаях типоразмер должен соответствовать расчёту и проектной документации.
Что ещё важно проверить перед заказом
Если в проекте указан профиль, переписывайте обозначение полностью, а не только номер. Записи 16П и 16У относятся к одной высоте, но с разной формой полок.
Если готового обозначения нет и металлопрокат нужно подобрать с нуля, сначала определите расчётные требования к конструкции, затем выберите тип профиля и проверьте его размеры по ГОСТ. Для изготовления заготовок дополнительно задайте длину, количество элементов и схему раскроя.
При таком подходе таблицы станут рабочими инструментами: по ним можно проверить форму металлопроката, сравнить типоразмеры и рассчитать массу партии перед заказом.
Выбираете швеллер по заданным размерам? Оставьте заявку на сайте компании «Плазма СПБ». Поможем выбрать подходящий тип швеллера и подберём размер под задачи проекта.
FAQ: Часто задаваемые вопросы
Что означает номер швеллера?
Номер горячекатаного швеллера обозначает высоту стенки в сантиметрах. Например, у № 10 высота профиля 100 мм, у № 20 — 200 мм.
Какие бывают размеры швеллера?
Размеры зависят от способа изготовления. Для горячекатаного учитывают высоту, ширину полки, толщину стенки и полки; для гнутого также важен радиус внутреннего закругления.
Чем отличается ГОСТ 8240 от ГОСТ 8278?
ГОСТ 8240-97 регламентирует сортамент стальных горячекатаных швеллеров с параллельными гранями полок (П; Э — экономичные, Л — лёгкие), с уклоном внутренних граней полок (У) и специальных (С). ГОСТ 8278-83 устанавливает требования к гнутым равнополочным швеллерам, которые делятся на группы в зависимости от материала (кипящая и полуспокойная сталь или спокойная и низколегированная сталь).
Как посчитать массу швеллера по таблице?
Сначала найдите нужный профиль, затем умножьте табличную массу одного погонного метра на длину проката и количество штук. Результат — теоретическая масса партии. Фактический вес поставки может отличаться в пределах нормативных допусков.
Какая толщина стенки у швеллера 10?
У горячекатаного швеллера № 10 серий П и У толщина стенки составляет 4,5 мм. Для конкретного заказа проверяйте полное обозначение профиля, потому что один номер не описывает все параметры сечения.
Какой швеллер выше — 16 или 20?
Выше № 20: его номинальная высота 200 мм, а у № 16 — 160 мм. При этом сравнивать прокаты только по высоте недостаточно: важны также толщина стенки, ширина полки и марка стали.
