Раскрой листового металла: как заказать детали по чертежу

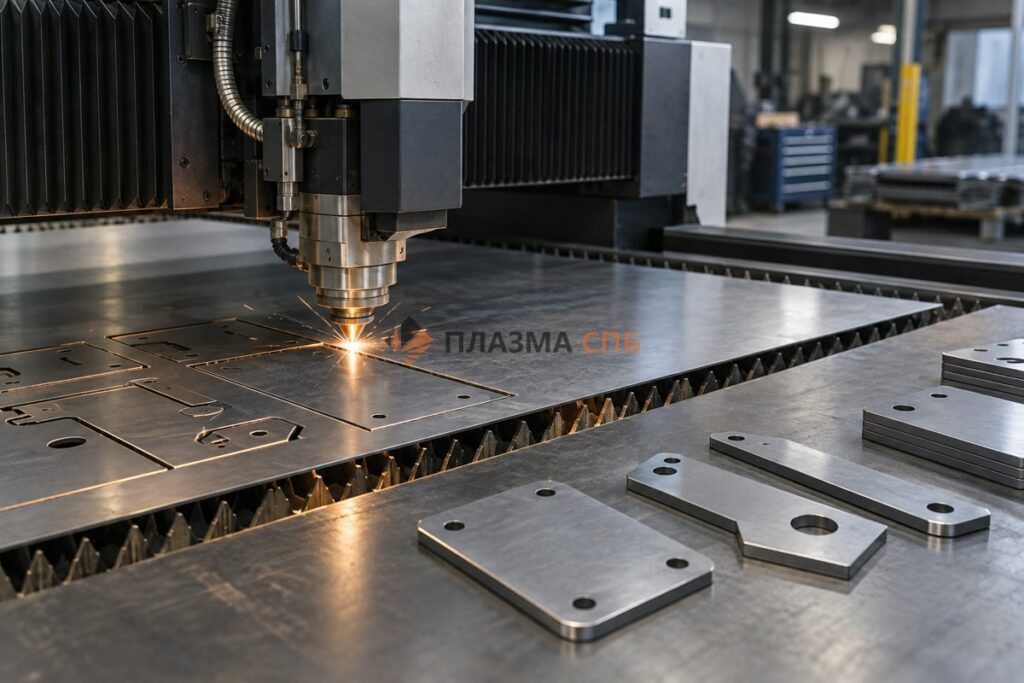

С помощью раскроя листового металла из стандартных листов получают готовые детали заданного размера. Заготовки вырезают по контуру в соответствии с чертежом, а после используют для сборки, сварки и гибки.

Для расчёта предоставляют информацию о материале, его толщине и количестве элементов. От этих параметров и от особенностей раскладки зависят расход металла, стоимость и сроки изготовления.

Разберём, как формируется карта раскроя, почему возникают отходы и как проходит заказ.

Что такое раскрой листового металла

Раскрой металла на заказ — это изготовление деталей из металлического листа по заданному контуру. Для этого используют прокат определённого размера, марки и толщины.

Форма элементов бывает разной: от прямоугольной пластины до изделия с отверстиями, пазами и криволинейными участками. При изготовлении по чертежу контуры деталей загружают в программу резки металла и на их основе создают карту размещения.

Раскрой листа применяют в производстве:

• частей металлоконструкций;
• кронштейнов и крепёжных элементов;
• корпусов и кожухов;
• закладных;
• частей оборудования;
• заготовок под последующую гибку или сварку.

В зависимости от материала, его толщины, формы и требований к результату в работе применяют разные технологии.

Какой чертёж нужен для заказа

Для резки используют файл, который содержит замкнутые контуры. Подходящим форматом считается DXF — векторный документ для работы на оборудовании с ЧПУ. Иногда данные передают через DWG и PDF, но возможность их применения зависит от требований к подготовке раскроя.

Помимо этого, в заявке указывают:

• марку материала;
• толщину листа;
• количество изделий;
• требования к точности;
• информацию о постобработке.

Если в заявке несколько позиций, их объединяют в комплект и прикладывают спецификацию с обозначением деталей и нужным количеством. Например, одного чертежа с пятью разными контурами недостаточно для расчёта, если не указано, сколько изделий нужно изготовить по каждому из них.

Эти данные помогают перейти к подготовке раскроя.

Как формируется карта раскроя

Перед резкой элементы размещают на листе и создают карту раскроя, которая показывает, как контуры будут расположены на материале. Её задача — использовать площадь рационально с учётом размеров и формы деталей, их количества и технологических требований.

При размещении между контурами и по краям остаются участки, которые нельзя использовать при выполнении текущего заказа. На количество отходов влияют форма изделий и размер листа. Заготовки с прямыми сторонами легче разместить компактно, а сложные оставляют больше пространства.

Количество отхода также зависит от:

• партии изделий;
• компоновки;
• технологических расстояний между элементами;
• расположения заготовок.

Если в заявке несколько одинаковых изделий, их укладывают на одном листе с повторяющейся схемой. При смешанной партии на карту помещают разные позиции. От расположения зависит расход: например, две партии с одинаковым количеством деталей могут потребовать разное количество материала, если схема их размещения отличается.

Какие металлы режут

Для резки используют разные виды листового металла. Часто заготовки изготавливают из конструкционной и нержавеющей стали.

Конструкционная сталь

Материал применяется для производства элементов металлоконструкций, корпусов, кронштейнов и других частей. Выбор технологии раскроя листового металла зависит от толщины листа и марки стали.

Нержавеющая сталь

Нержавейку используют в тех случаях, когда важны коррозионная стойкость и внешний вид изделия. При выборе режима обработки учитывают характеристики конкретного металла, поэтому в заявке указывают его марку.

Толщина листа

Допустимая толщина зависит от используемого оборудования и технологии. Если в заказе несколько позиций из проката разной толщины или разных марок, их перечисляют отдельно. Это помогает точнее определить способ резки и рассчитать стоимость каждой группы.

От чего зависит точность раскроя

Точность элемента определяется несколькими факторами:

• характеристиками оборудования;
• материалом и его толщиной;
• формой изделия;
• выбранной технологией;
• требованиями, указанными в заявке.

Для деталей, которые будут использоваться в сборке, заранее определяют размеры и допуски. Это важно, если дальше заготовка проходит гибку или соединяется с другими частями.

При лазерной резке в типовых условиях точность контура составляет 0,1–0,2 мм. Конкретные требования зависят от материала и условий обработки.

Что влияет на стоимость раскроя

Цена изготовления зависит от:

• марки и вида металла;
• толщины и размеров листа;
• длины реза;
• сложности контура;
• требований к точности;
• выбранной технологии;
• схемы размещения;
• объёма партии;
• необходимости постобработки.

Поэтому для предварительного расчёта предоставляют полный комплект данных. Чем подробнее описан заказ, тем меньше уточнений потребуется перед запуском.

Как заказать раскрой металла по чертежам

Процесс заказа включает в себя пять этапов.

1. Подготовьте чертёж

Для расчёта предоставьте файл с контурами деталей, предпочтительно в DXF. Если чертёж создан в другом формате, заранее уточните у исполнителя возможность его использования.

1. Укажите параметры

Напишите в заявке:

• марку металла;
• толщину листа;
• количество изделий;
• требования к точности.

Если нужна постобработка, сообщите об этом на этапе расчёта.

1. Согласуйте карту раскроя

После получения данных исполнитель определяет схему размещения заготовок. Это помогает оценить расход материала и количество отхода.

1. Утвердите стоимость и сроки работы

Цена рассчитывается, исходя из параметров и требований к изделию. Для партии значение имеет рациональное размещение элементов.

1. Получите готовые детали

После согласования заказа исполнитель выполняет раскрой листа. Полученные заготовки используют самостоятельно или передают на дальнейшую обработку — например, на гибку, сварку или покраску.

Заключение

Чтобы заказать раскрой металла по чертежам, нужно подготовить файл с контурами деталей и указать параметры. После получения данных исполнитель определяет способ резки, формирует карту размещения и рассчитывает отходы, стоимость и сроки. Готовые изделия передают на последующую гибку, сварку и другую обработку.

Есть готовый чертёж в DXF? Пришлите его на расчёт — определим параметры лазерной резки и стоимость изготовления деталей.

FAQ: Часто задаваемые вопросы

В каком формате присылать чертёж?

Подходящий вариант — DXF с замкнутыми контурами. Иногда используют файлы типа DWG и PDF, если содержащейся в них информации хватает для подготовки заказа.

Как считается отход?

Элементы размещают на карте раскроя с учётом их размеров и формы. Чем плотнее заполнение, тем меньше материала остаётся после работы.

Изготавливаете одну деталь или только партию?

Режем единичные изделия и партии. Для крупных тиражей подбираем рациональную схему раскладки и рассчитываем цену с учётом объёма заказа.

Какая точность получается при лазерной резке?

Конкретная точность зависит от материала, его толщины, оборудования и условий обработки. Если для элемента важны допуски, их указывают при отправке заявки.

Что происходит с остатком?

Возможность использования остатков зависит от размера и формы листа. Часто свободный фрагмент остаётся у исполнителя.
