Виды обработки металлов давлением: обзор технологий и методов

Обработка металлов давлением (ОМД) — это группа производственных технологий, при которых металл меняет конфигурацию под действием внешнего давления без удаления значительной части массы. В отличие от резания, где геометрия формируется за счет снятия стружки, основной принцип заключается в управляемом формоизменении исходного объёма. Такие схемы широко применяются в машиностроении, строительстве, авиационной промышленности, энергетике и других отраслях, где важны прочность, соответствие чертежу и рациональное использование сырья.

Современное формование включает целую систему технологических решений. В нее входят как классические методы, так и высокоточные автоматизированные циклы, интегрированные в цифровую среду предприятий.

Основные принципы ОМД

Физическая основа обработки заключается в способности металлов под давлением изменять форму. Если нагрузка невелика, материал испытывает упругую деформацию — после снятия усилия он становится прежним. Но когда напряжение превышает предел текучести, начинается необратимое пластическое изменение заготовки.

Именно пластичность делает металл пригодным для деформации. При сжатии происходит смещение слоев, меняется конфигурация зерен, перераспределяются внутренние напряжения. На уровне микроструктуры преобразуется кристаллическая решетка, определяющая порядок расположения атомов, ионов и молекул, а вместе с ней и свойства.

Во многих случаях при деформировании развивается наклеп — упрочнение сплава вследствие накопления дефектов кристаллической структуры. Это может быть полезным эффектом, повышающим твердость и прочность, или фактором, ограничивающим дальнейшую работу. Поэтому выбор режима связан не только с контуром, но и с тем, как будет изменяться строение элементов.

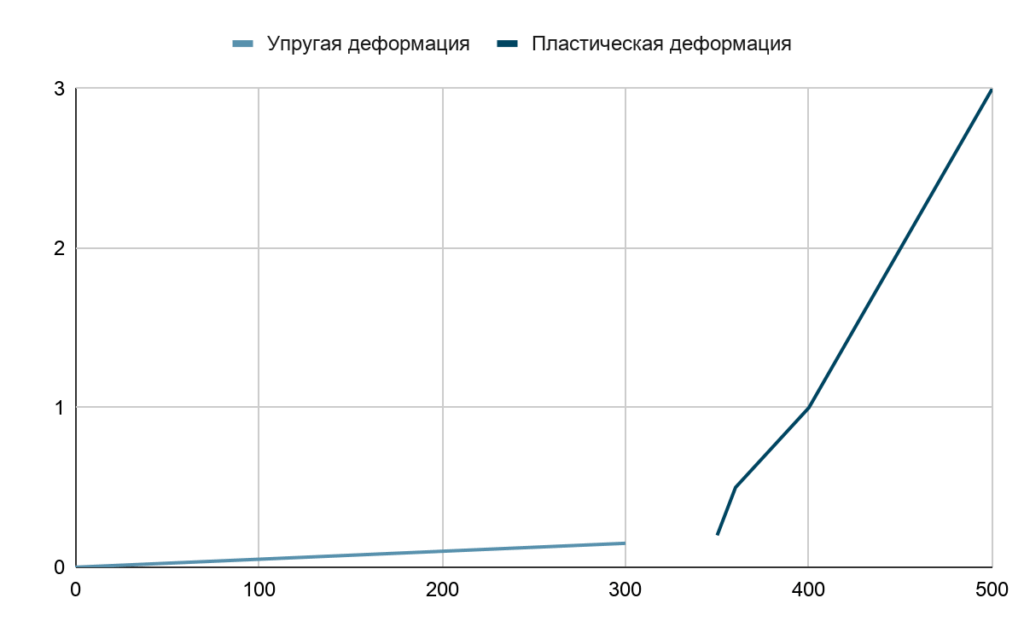

Зависимость напряжения от деформации (% и МПа)

Классификация методов ОМД

Способы обработки металлов давлением классифицируют по нескольким основным признакам. Первый — температурный режим, по которому различают горячую и холодную обработку.

При горячем режиме деформирование ведётся при повышенных температурах, что облегчает формоизменение и позволяет получать крупные или сложные полуфабрикаты с меньшими усилиями. Холодная обработка металлов использует давление без значительного нагрева или при температурах, близких к комнатным, и обеспечивает соответствие чертежным допускам и улучшенное качество поверхности.

Горячая VS Холодная обработка

Не менее важный признак — характер протекания процесса. В одних случаях масса сжимается между инструментами, в других — протягивается, продавливается или формуется в полости штампа. Первый подход используют для сложных конструктивных элементов, а второй — чаще для серийного выпуска листов, труб и профилей. Последний критерий — производственная задача: одни техники ориентированы на получение компонентов, другие — на выпуск готовых деталей, а третьи — на улучшение механических свойств поверхности.

Такая классификация важна не только для теории. Она помогает инженеру последовательно сузить выбор. Например, для партии крепежа из низкоуглеродистой стали подойдет холодная штамповка; для крупных поковок из жаропрочных сплавов — горячее деформирование на гидравлических прессах.

Традиционные и современные методы

Классические схемы пластического формования оттачивались десятилетиями и до сих пор остаются основой промышленности. К ним относятся ковка, вальцевание, прессовка, волочение и штамповка. Они хорошо изучены, технологически надежны и позволяют получать широкий спектр продукции — от листов и прутков до ответственных силовых узлов.

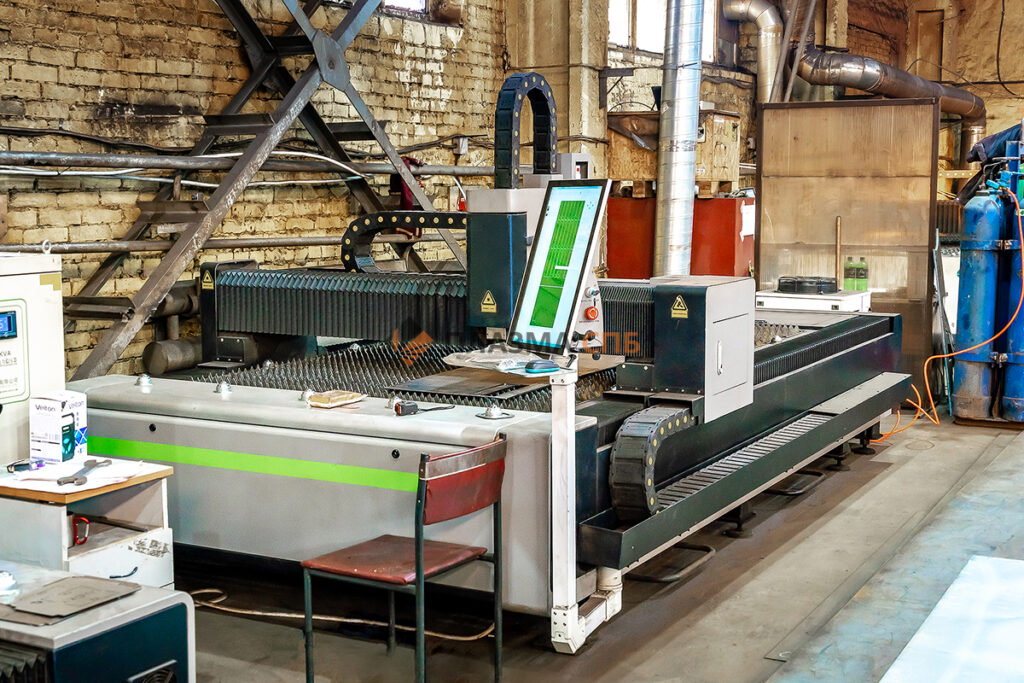

Современные цеха все чаще используют автоматизированные комплексы, роботизированные линии и оборудование с ЧПУ. Штамповочные автоматы, пресс-ножницы с сервоприводом и прокатные станы с автоматической коррекцией зазора обеспечивают:

• точность позиционирования инструмента до ±0,01 мм, что исключает доводку при сложных контурах;
• повторяемость параметров на протяжении всей партии, снижая брак и расход сырья;
• производительность за счет сокращения вспомогательного времени и возможности работы в круглосуточном режиме с минимальным участием оператора.

Автоматизация делает возможным оперативное изменение режимов деформации, адаптацию под разные типы компонентов и интеграцию с цифровыми системами управления производством.

При этом технологический прогресс не отменяет значимости классических схем. Напротив, современные системы часто лишь совершенствуют традиционные методы, повышая экономическую эффективность. Например, горячая объемная штамповка по-прежнему базируется на законах пластичности, но расчет режимов ведется в CAE-системах, а управление прессом — через ЧПУ. Это сочетает преимущества горячей деформации с геометрической стабильностью, ранее доступной только при холодной обработке.

Традиционные VS Современные методы

Виды обработки металлов давлением

Каждый вид решает свою производственную задачу и занимает определенное место в промышленной цепочке. Выделяют пять основных типов:

• прокатка используется для получения листов, полос и профилей;
• ковка применяется там, где нужны прочность, волокнистая структура и надежность будущего узла;
• прессование позволяет формировать сложный профиль;
• волочение обеспечивает строгую калибровку сечений и малых диаметров;
• штамповка эффективна в серийном и массовом выпуске заданной формы.

Вместе способы образуют технологическую основу современной деформации металлов под давлением и охватывают основные направления формообразования металлических изделий.

Сравнительная характеристика основных методов

Ковка

Ковка — это способ объемного деформирования, при котором заготовке придают нужный контур и размер. Под воздействием ударных или статических нагрузок происходит уплотнение металла, измельчение зерна и формирование волокнистой структуры, поэтому механические свойства продукта повышаются.

Различают два основных вида:

1. Свободная ковка выполняется между плоскими или фасонными бойками без жесткой фиксации. Форма создается поэтапно, за счет последовательных переходов осадки, протяжки, пробивки. Способ увеличивает скорость изготовления крупных и единичных поковок, но требует высокой квалификации кузнеца и дает большие припуски.
2. Штамповка ведется в замкнутом пространстве матрицы — специального инструмента с полостью, повторяющей геометрию детали. Металл заполняет ручьи штампа и воспроизводит заданный контур. Подход гарантирует производительность, минимальные припуски и стабильность размеров, но требует дорогостоящей оснастки.

Свободная vs Штамповая ковка

В качестве оборудования применяются молоты, прессы и различные гидравлические системы, позволяющие развивать значительные усилия. Выбор типа зависит от техники: молоты поддерживают скорость, а гидравлические прессы — плавное статическое усилие для точности.

Метод предпочтителен в тех случаях, когда требуется повышенная прочность изделия — например, для валов, осей, коленчатых элементов, фланцев и других ответственных деталей. Среди преимуществ кованых элементов выделяют улучшенную структуру, высокую плотность и оптимальное соотношение прочности и вязкости.

Прокатка

Прокатка — один из самых массовых и технологически значимых способов изменения металлов под давлением. Ее суть заключается в том, что исходный материал пропускают через вращающиеся валки, которые уменьшают поперечное сечение и задают нужный профиль. В основе — силы трения, захватывающие лист в зазор между валками, где под действием нагрузки происходит пластическая деформация. Благодаря непрерывному циклу способ обеспечивает значительную долю выпуска металлических полуфабрикатов.

В качестве оборудования применяют прокатный стан, рабочую клеть с валками, приводы вращения, системы подачи и охлаждения. Валки, изготовленные из износостойких сталей или твердых сплавов, формируют требуемый профиль заготовки: гладкие — уменьшают толщину листа, а калиброванные — придают сортовой профиль. Регулировка зазора контролирует геометрические параметры, а многократный проход через последовательные клети обеспечивает необходимую степень обжатия.

Система используется для производства:

• листового проката (листов, лент, полос) для автомобилестроения, судостроения и бытовой техники;
• сортового проката (прутков, уголков, швеллеров, балок и других профилей) для сфер строительства и машиностроения.

Благодаря высокой производительности и непрерывности подход занимает центральное место в металлургии.

Прессование

Прессование — это процесс, при котором сплавы под усилием продавливаются через отверстие матрицы, принимая ее поперечное сечение.

Наиболее характерной разновидностью метода является экструзия, применяемая для получения длинномерных изделий сложной формы. Различают три основные схемы:

1. Прямая: пуансон перемещает заготовку через неподвижный формообразующий инструмент. Метод требует больших усилий из-за трения заготовки о контейнер.
2. Обратная: матрица двигается навстречу детали, что снижает силы трения и усилие на 20–30%.
3. Гидростатическая: элемент окружается жидкостью под силовым воздействием и равномерно сжимается со всех сторон. Это повышает пластичность и снижает риск образования дефектов.

Схемы прессовки

Изготавливаемая из жаропрочных инструментальных сталей или твердых сплавов, матрица работает в экстремальных условиях: высокие нагрузки, температуры и абразивный износ. Она определяет геометрию, допуски и чистоту выходного профиля. Современные элементы с многоканальными ручьями позволяют за один проход получать полые, тонкостенные или комбинированные профили, сокращая количество операций и расход сырья.

Метод ценится за сочетание гибкости и производительности. Он важен для отраслей, где необходимы легкие детали сложной конфигурации. К ним относятся производство компонентов для автомобилей, конструкции для авиастроения, а также изделия, применяемые в судостроении.

Волочение

Волочение металла — это процесс, при котором заготовка протягивается через калиброванное отверстие волоки с меньшим проходным сечением. Это уменьшает диаметр, повышает чистоту поверхности и обеспечивает соответствие чертежным допускам.

Основное оборудование — волочильный стан, включающий приводной механизм, систему подачи смазки и набор сменных волок. Заготовки фиксируются в захвате и протягиваются через волоку с помощью тянущего усилия, создаваемого прессом или барабанным приводом. Многократный проход через последовательно уменьшающиеся калибры позволяет достигать значительной степени обжатия без нарушения целостности сплава.

Благодаря контролируемой системе в замкнутом инструменте, способ обеспечивает:

• калиброванную геометрию с допусками до ±0,02 мм, что исключает необходимость механической доводки;
• качество поверхности — снижение шероховатости и удаление окалины за счет трения;
• упрочнение путем наклепа, повышающее предел прочности.

Калибровка сечения важна для производства проволоки, калиброванных прутков, тонкостенных труб и различных полуфабрикатов малого сечения (армирующих элементов, сеток, тросов), где критична однородность сечения.

Штамповка

Штамповка — один из наиболее универсальных методов ОМД. Ее суть состоит в том, что заготовка деформируется под усилием пресса для получения детали заданных размеров.

Ключевой элемент — штамп, представляющий собой сборный инструмент с матрицей (неподвижной частью с формообразующей полостью) и пуансоном (подвижной частью). При их смыкании металл заполняет ручьи матрицы и воспроизводит контур. Жесткая фиксация в штамповочном прессе обеспечивает повторяемость геометрии на протяжении всей партии, а износостойкие материалы оснастки позволяют обрабатывать как мягкие алюминиевые сплавы, так и высокопрочные стали.

Экономическая эффективность штампования зависит от объема выпуска:

• стоимость оснастки (проектирование, изготовление, термообработка) окупается при крупносерийном производстве, где удельные затраты минимальны;
• строгие допуски до ±0,05 мм сокращают цикл и расход сырья;
• автоматизация подачи и съема на современных линиях снижает трудоемкость производства.

Универсальность методики подтверждает разнообразие выпускаемой продукции.

Виды штамповки

Процесс сочетает точность с возможностью массового выпуска, что делает его ключевым в автомобилестроении, приборостроении, производстве бытовой техники и крепежных изделий.

Комбинированные методы

На практике одного метода обработки металлов давлением часто бывает недостаточно для достижения требуемого результата. В таких случаях применяются комбинированные технологические цепочки, в которых последовательно используют несколько операций. Например, заготовку сначала подвергают горячему вальцеванию для получения базового профиля, затем холодной штамповке для точного формообразования, а в завершение калибруют сечение для упрочнения поверхности.

Такие технологические цепочки позволяют оптимально использовать преимущества каждого метода: горячий режим снижает усилие и улучшает пластичность, холодный — повышает точность и механические свойства за счет наклепа. Комбинированные подходы востребованы при изготовлении ответственных деталей сложной формы — от крепежных элементов до компонентов аэрокосмической техники.

Интеграция сокращает количество промежуточных операций, расход материала и энергозатраты, одновременно повышая качество готовой продукции.

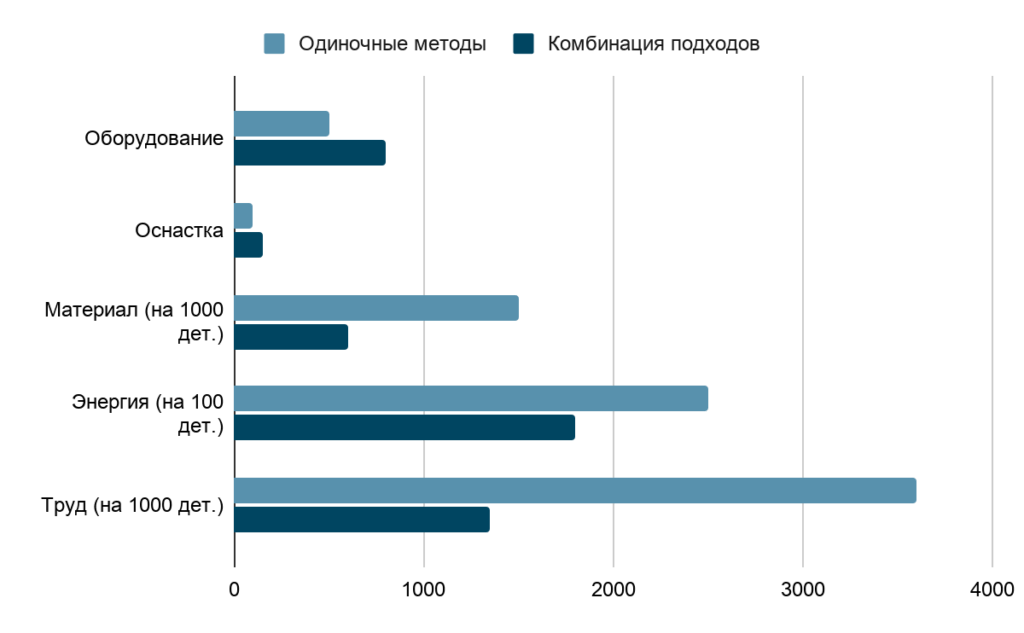

Затраты на одиночные и комбинированные методы

Выбор оптимального метода обработки для конкретных задач

Выбор подходящей схемы обработки металлов давлением зависит от комплекса условий. К основным относятся:

1. Свойства сплава: пластичные металлы (алюминий, низкоуглеродистые стали) допускают холодную деформацию; труднодеформируемые сплавы (титан, жаропрочные стали) требуют горячих режимов для предотвращения трещин.
2. Геометрия: простые профили получают экструзией; сложные объемные формы — штамповкой; тонкостенные изделия — листовой формовкой.
3. Точность и качество поверхности: допуски и чистота диктуют применение холодной штамповки; черновые заготовки допускают горячую деформацию с последующей механической доводкой.
4. Объем выпуска: единичное производство оправдывает деформирование на открытых бойках с универсальной оснасткой; массовый выпуск требует дорогостоящих штампов, окупаемых за счет масштаба.
5. Экономика: учитываются затраты на оборудование, оснастку, материал и энергию, а также потребность в финишных операциях.

На практике выбор технологии всегда представляет собой компромисс между конструктивными требованиями, возможностями цеха и экономикой процесса.

Современное оборудование для ОМД

Современная отрасль работы с металлопрокатом опирается на высокопроизводительное и специализированное оборудование, способное гарантировать стабильность, точность и интеграцию в цифровую среду.

Ключевую роль играют прессы, прокатные станы, волочильные машины, штамповочные комплексы и линии непрерывного формообразования. Широко применяются гидравлический пресс и сервоприводные системы, позволяющие точно регулировать усилие, скорость и траекторию движения инструмента.

Все большее значение имеют системы с ЧПУ, автоматические линии, датчики контроля и цифровые средства мониторинга. Такие технологии повышают стабильность результата: датчики в реальном времени корректируют параметры, минимизируя брак и обеспечивая повторяемость геометрии. Автоматизация подачи, нагрева и съема металлических изделий сокращает ручной труд и ускоряет цикл. Для машиностроения это означает выпуск сложных элементов с допусками до ±0,01 мм, быструю переналадку под новую номенклатуру и эффективное использование материалов.

Типы оборудования

Современное оборудование создает цифровую среду, где каждый параметр контролируется, анализируется и оптимизируется для достижения максимальной производительности и качества.

Часто задаваемые вопросы

Какие существуют виды обработки металлов давлением?

К основным видам относятся ковка, прокатка, прессовка, волочение и штамповка. Каждый метод пластически деформирует заготовку под давлением и изменяет форму без снятия стружки. На практике применяются комбинированные схемы, в которых несколько способов используются последовательно.

В чем преимущества и недостатки каждого вида?

Обработка металлов давлением обеспечивает экономию сырья и улучшение механических свойств за счет уплотнения структуры. Недостатки зависят от метода: например, штамповка требует дорогой оснастки, горячая обработка металлов может снижать точность, а холодная — часто сопровождается наклепом и ограничениями по степени деформации.

Для каких изделий применяется пластическая деформация?

Метод применяется для выпуска листового проката, труб, сортового профиля, крепежа, деталей машин, кузовных панелей, режущего инструмента. Он подходит как для массового изготовления стандартизированной продукции, так и для производства сложных, высоконагруженных компонентов авиационной и автомобильной промышленности.

Что происходит с материалом при обработке?

В условиях сжатия сплав испытывает пластическую деформацию: зерна измельчаются, структура уплотняется, а это повышает прочность и твердость. При холодной обработке возникает наклеп, при горячей — рекристаллизация, которая снимает внутренние напряжения. В результате улучшаются механические свойства и однородность материала.

В чем отличие холодной и горячей обработки металлов давлением?

Горячая обработка ведется выше температуры рекристаллизации: требуется меньшее усилие, пластичность повышается, но возможно окисление поверхности и снижение точности размеров. Холодная деформация выполняется при комнатной температуре, обеспечивая точность и чистоту поверхности, но при этом возрастают усилия деформирования и риск хрупкого разрушения.

Какое оборудование используется для контролируемой деформации?

Используются ковочные молоты, гидравлические и механические прессы, прокатные станы, волочильные и гибочные машины, штамповочные автоматы, автоматизированные линии и экструдеры. Выбор зависит от техники, габаритов заготовки и требуемой производительности.

Какие металлы подходят для формования?

Наиболее хорошо обрабатываются пластичные металлы: углеродистые и легированные стали, алюминий, медь, латунь, титан, никелевые и некоторые магниевые сплавы. Хрупкие материалы, например, серый чугун или закаленные сплавы, имеют ограничения. Режим выбирают с учетом температуры рекристаллизации и склонности к наклепу.
