Гибка металла по чертежам: что указать для расчёта

Одной фразы «нужно согнуть деталь» недостаточно, чтобы оценить стоимость и сроки работы. Для расчёта гибки металла по чертежам необходимы данные о материале и толщине листа, размерах изделия, угле и радиусе гиба, количестве деталей и требованиях к качеству поверхности. Чем подробнее описана задача, тем быстрее выполняется расчёт и начинается изготовление.

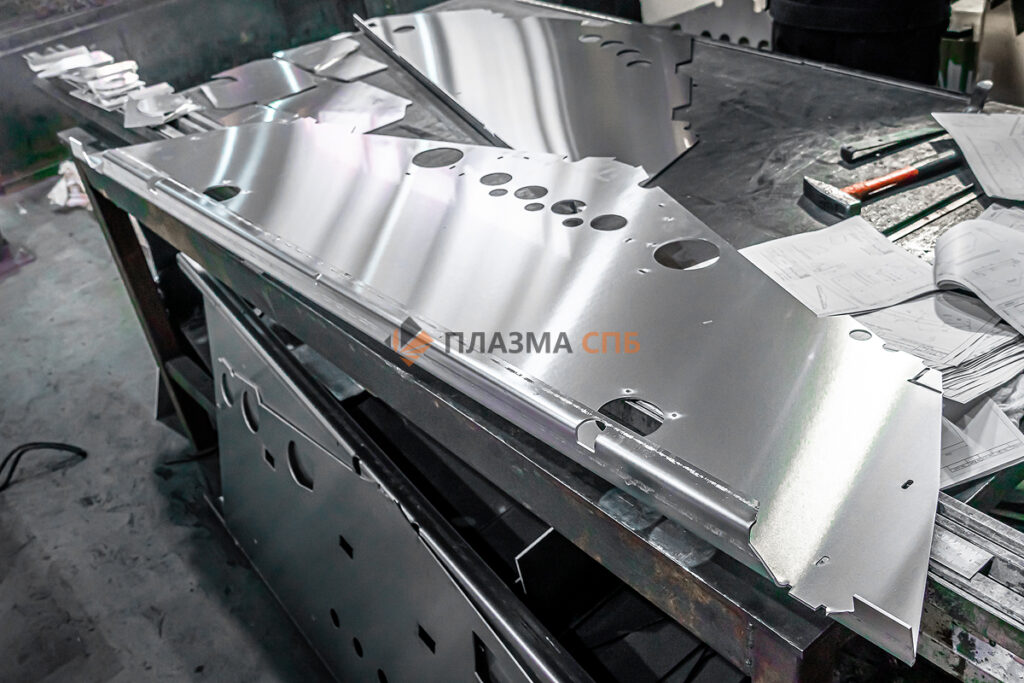

Когда нужен чертёж для гибки металла

Чертёж нужен в ситуациях, когда важны точная геометрия и повторяемый результат. Без него не обойтись, если изделие имеет сложную форму, заданные радиусы, короткие полки или повышенные требования к внешнему виду.

Часто гибку деталей по чертежам применяют при изготовлении:

• кронштейнов;
• корпусов оборудования;
• кожухов;
• панелей;
• коробов;
• уголков и профилей;
• партий деталей.

Если гибка металлических деталей по чертежам нужна для сварки, покраски или сборки, правильно оформленная документация поможет избежать ошибок ещё до запуска в работу.

Какие данные нужны для гибки металла

Расчёт гибки металла по чертежу выполняют на основе технической информации о детали. При оформлении заявки указывают:

• материал и марку стали;
• толщину листа;
• габариты изделия;
• количество гибов;
• угол и радиус гиба;
• длину полок;
• количество изделий;
• требования к точности и поверхности;
• необходимость резки, сварки, порошковой покраски и сборки.

Что указать в заявке

Есть чертёж или эскиз детали? Отправьте файл с указанием материала и параметров изделия — подготовим расчёт стоимости.

Что должно быть на чертеже детали для гибки

Правильно оформленный чертёж для гибки металла предотвращает возникновение ошибок, помогает избежать дополнительных согласований и ускоряет работу.

Материал и толщина листа

Нужно указать материал, марку стали или сплава и толщину листа. Даже небольшое отклонение по толщине влияет на расчёт усилия гиба и допустимые радиусы.

Размеры детали и длина полок

Точные размеры и длина полок при гибке металла понадобятся технологу, чтобы оценить возможность гибки на листогибочном прессе и подобрать подходящий инструмент.

Угол и радиус гиба

Угол гиба на чертеже указывают для определения конечной геометрии, а радиус гиба на чертеже влияет на возможность изготовления изделия.

Количество деталей

Объём партии влияет на стоимость работы. Цена одной детали при серийном производстве может отличаться от стоимости единичного изделия.

Требования к поверхности и точности

Чтобы избежать царапин и следов матрицы, нужно указать, какая сторона изделия считается лицевой. Дополнительно перечисляют требования к допускам и состоянию поверхности после обработки.

Нужна ли развёртка для гибки металла

Заказчики часто спрашивают, нужна ли развёртка для гибки листового металла. Ответ зависит от предоставленных данных.

Развёртка ускоряет проверку проекта и подготовку производства, но не является обязательной. Если предоставлен полный чертёж или 3D-модель, подрядчик может выполнить расчёты самостоятельно.

Также важно понимать, что величина припуска на гибку металла зависит от материала, толщины листа и используемого инструмента. Поэтому развёртку проверяют перед началом работы и корректируют при необходимости.

Какие форматы файлов можно отправить

Форматы файлов для гибки металла бывают разными. Часто заказчики используют DXF, DWG, PDF и STEP.

Какой файл отправить

Как подготовить заявку на гибку металла

Чтобы технологи провели расчёт срока изготовления и стоимости быстро, к заявке прикладывают:

• чертёж или эскиз с размерами;
• информацию о материале;
• толщину листа;
• количество изделий;
• требования к поверхности;
• сведения о постобработке.

Если требуется гибка металла на заказ по чертежам с дальнейшей покраской или сборкой, эту информацию сообщают заранее.

Частые ошибки в чертежах и техническом задании

При подготовке чертежа для гибки металла заказчики часто допускают типичные ошибки. Любые неточности могут привести к дополнительному согласованию, которое увеличит сроки расчёта.

Ошибки в чертежах для гибки металла

Есть готовый чертёж, но возникают сомнения в его корректности? Оставьте заявку на сайте и приложите файл. Проверим полноту данных и подберём подходящий режим обработки!

Пример заявки на гибку листового металла по чертежам

Для расчёта указывают основную информацию. Заявка может выглядеть следующим образом:

1. Материал: Ст3.
2. Толщина: 3 мм.
3. Деталь: кронштейн.
4. Угол гиба: 90°.
5. Радиус: R3.
6. Количество: 50 шт.
7. Файл: PDF + DXF.
8. Дальнейшая обработка: порошковая покраска.

Такого набора данных достаточно, чтобы технолог оценил возможность изготовления деталей гибкой по чертежам.

Как ускорить расчёт и запуск в работу

Чтобы сократить время согласования, советуем соблюдать основные правила:

• приложите чертёж и развёртку;
• укажите материал и толщину;
• отметьте лицевую сторону изделия;
• сообщите количество изделий;
• пропишите требования к точности;
• укажите необходимость резки, сварки, покраски или сборки;
• не отправляйте только фотографии без размеров.

Итог: что отправить подрядчику

Для гибки листового металла на заказ нужно предоставить чертёж или эскиз, информацию о материале, толщине листа, тираже и параметрах. Чем подробнее исходные данные, тем быстрее будет проведена проверка возможности изготовления на листогибе и подготовлено коммерческое предложение.

Готовы запустить деталь в производство? Пришлите чертёж с указанием материала, толщины и тиража. Проверим технологию изготовления и отправим расчёт стоимости уже сегодня.

Часто задаваемые вопросы

Можно ли заказать гибку без чертежа?

Да, иногда возможна гибка металла по эскизу или образцу. Но для расчёта потребуется уточнение параметров изделия.

Какие форматы файлов подходят?

Для гибки металла по чертежу используют векторные форматы PDF, DXF, DWG и 3D-модели в STEP.

Что обязательно указать в файле?

В файлах указывают материал, толщину листа, размеры, длину полок, угол и радиус гиба. Дополнительно приводят информацию о допусках и качестве поверхности.

Нужна ли развёртка детали?

Предоставить развёртку желательно, но не обязательно. Её наличие ускоряет подготовку и проверку проекта.

Можно ли заказать обработку одной детали?

Да, часто компании выполняют единичные заказы. Однако важно понимать, что настройка станка под одну деталь занимает столько же времени, сколько и для партий.

Что делать, если в чертеже есть ошибки?

Перед запуском в работу технолог проверяет чертёж. Если найдены ошибки, менеджер связывается с заказчиком для внесения правок.
