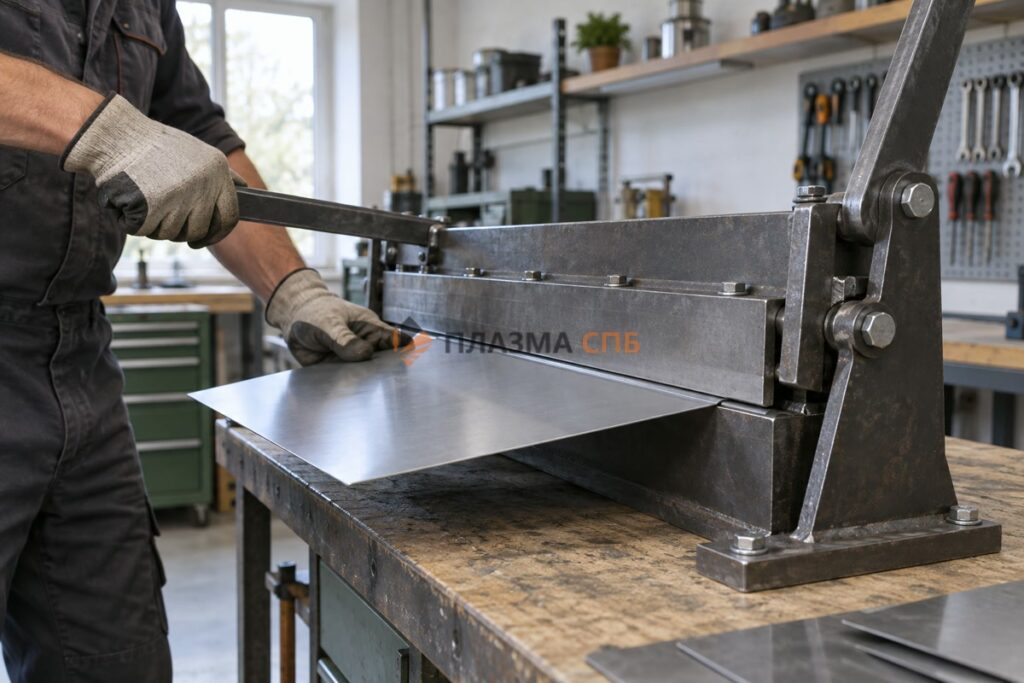

Гибка листового металла своими руками: как сделать листогиб

При работе в домашней мастерской или на небольшом производстве часто возникает необходимость согнуть заготовку под заданным углом. Покупать промышленное оборудование для разовых задач нерационально, а заказывать каждую деталь в цеху — долго и затратно. Лучшее решение в такой ситуации — собрать станок для гибки металла своими руками.

В этой статье мы разберем, как сделать прочный листогиб из доступных материалов.

Сразу обозначим границы: гибка листового металла на самодельном оборудовании возможна при работе с тонким и средним прокатом. Если ваша задача требует точности или гиба толстых листов, советуем обратиться к профессионалам.

Зачем делать листогиб своими руками

Решение о самостоятельной сборке оборудования принимается исходя из трех факторов:

1. Экономия. Стоимость нового заводского листогиба начинается от десятков тысяч рублей. Самодельная конструкция из подручных или недорогих металлопрокатных материалов обходится дешевле.
2. Адаптация под задачи. Заводские модели имеют фиксированные параметры. При сборке станка вы подбираете показатели, исходя из своих потребностей. Например, под ручной инструмент или размеры мастерской.
3. Ремонтопригодность. При сборке узлов вы узнаёте, как работает механизм, где остались слабые места и как их усилить. Это упрощает дальнейшее обслуживание станка.

Но не стоит забытьва, что самодельный станок требует времени на изготовление, сварку, подгонку деталей и настройку. При этом от точности сборки зависит результат: перекошенная рама или неровная прижимная балка будут давать разные углы по длине детали.

Поэтому перед началом работы нужно определить три параметра:

• какой материал сгибаем;
• какая максимальная толщина и ширина заготовки нужна;
• насколько важна повторяемость размеров.

Самодельный листогиб может использоваться для отдельных задач при изготовлении элементов навеса или работе с профнастилом. Для сложных проектов лучше использовать профессиональное оборудование.

Какие бывают листогибы

По принципу создания усилия листогибы делят на ручные, гидравлические и электромеханические.

Ручные листогибы

Работают за счёт физического усилия оператора и рычажного механизма. Заготовку фиксируют между станиной и прижимной балкой, а после гибочная балка поворачивается и формирует нужный угол.

Это реалистичный вариант для гаражной мастерской. Конструкция не требует сложной электроники или гидравлики и собирается из стандартного металлопроката (швеллер, уголок, трубы).

Главное ограничение системы — она подходит для тонкого металла и небольших объёмов. С ростом толщины или длины заготовки требуемое усилие резко увеличивается и создаёт критическую нагрузку на раму и шарниры.

Гидравлические листогибы

Рабочее усилие создает гидравлический цилиндр. Такое оборудование рассчитано на высокие нагрузки и помогает точно гнуть толстый материал.

Для изготовления нужны точный расчёт рамы на прочность, гидронасос, распределительная аппаратура и система безопасности. В условиях домашней мастерской это избыточно сложно и дорого.

Электромеханические листогибы

Используют электродвигатель и механическую передачу (редуктор, валы). Такие листогибы поддерживают высокую производительность при серийной обработке большого количества деталей.

Сложность настройки привода, требования к точности изготовления деталей и риски травматизма делают этот вариант непрактичным для разовых задач и домашней сборки.

Таким образом, если хотите собрать листогиб самостоятельно, подходящей отправной точкой будет ручная схема.

ИЗОБРАЖЕНИЕ: схемы или фотографии типов листогибов. ПОДПИСЬ: Основные типы листогибов: ручной, гидравлический и электромеханический.

Какие приспособления подходят для тонкого металла

Полноценный станок нужен не всегда. Если предстоит работать с тонким листом (до 1 мм) и небольшой длиной гиба, часто хватает ручного инструмента.

В базовом варианте используют слесарные плоскогубцы или специальные кровельные клещи. Заготовку фиксируют в тисках или прижимают к верстаку, а свободную часть постепенно отгибают. Этот метод подходит только для мелких деталей, где не нужны высокая точность угла и ровная линия сгиба.

Более надёжный вариант — использование двух металлических пластин или стальных уголков. Листовой металл располагают между ними и фиксируют болтами либо струбцинами. Свободный край после этого загибают: на верхнюю пластину опираются как на направляющую. Такое ручное приспособление для гибки своими руками подходит для создания нескольких одинаковых загибов.

Для получения качественного результата собирают рычажный механизм. Его преимущество заключается в том, что усилие распределяется по линии сгиба равномернее, чем при точечном воздействии плоскогубцами. Это помогает избежать заломов и получить ровный угол на длине до 500–600 мм.

Однако у любого решения есть ограничения. Чем длиннее линия гиба и толще материал, тем выше требования к жёсткости конструкции. Если пластины или струбцины начнут прогибаться под нагрузкой, получить ровный угол по длине заготовки не получится. Для тонкого металла такие методы часто оказываются достаточными.

Как устроен стандартный ручной листогиб

Классический ручной листогиб состоит из нескольких элементов:

1. основания или станины;
2. прижимной и гибочной балок;
3. шарнирного соединения;
4. крепёжного механизма;
5. рычага или рукоятки.

Основание принимает большую нагрузку. К нему крепится прижимная часть и механизм поворота гибочной балки. Жёсткость станины важна — при недостаточной прочности рама деформируется под нагрузкой, и качество гиба снижается.

Прижимная балка удерживает лист в заданном положении во время работы. Её рабочая кромка должна быть ровной по всей длине. Даже небольшой перекос приводит к тому, что одна часть заготовки будет зажата сильнее другой, а это вызовет неравномерную деформацию.

Гибочная балка соединяется с основанием через шарниры (дверные петли или специальные пальцы). После фиксации листа оператор перемещает её за рукоятку, и свободный край заготовки загибается вокруг рабочей кромки прижимной балки.

Эта схема лежит в основе большинства самодельных листогибов. Для домашней мастерской её можно упростить, но экономить на жёсткости рамы и качестве рабочих поверхностей не стоит.

Почему это подходящий вариант для самостоятельной сборки:

1. Простота конструкции. Минимум движущихся частей, понятный принцип работы.
2. Доступность материалов. Элементы изготавливают из стандартного металлопроката: швеллер для основания, уголок для балок, петли для шарниров.
3. Минимальные требования к оборудованию. Достаточно базовых навыков сварки и работы с болгаркой.
4. Ремонтопригодность. Любой узел можно заменить или усилить самостоятельно.

ИЗОБРАЖЕНИЕ: схема конструкции с подписями «основание», «прижимная балка», «гибочная балка», «петли», «рычаг». ПОДПИСЬ: Устройство ручного листогиба.

Какие материалы и инструменты нужны для сборки

Для изготовления листогиба используют стандартный стальной металлопрокат. Сечение профилей подбирают под длину гиба и толщину материала: универсальных размеров нет, всё зависит от планируемых нагрузок.

В типовых конструкциях встречаются:

• швеллер для основания;
• уголок для прижимной и гибочной балок;
• стальная полоса для усиления;
• металлические петли или самодельные шарниры;
• болты и гайки для фиксации;
• пруток или труба для рукоятки;
• пластины для дополнительных элементов рамы.

Например, в одной схеме для основания используется швеллер № 10, для гибочной балки — уголок 75×6 мм, а для прижимной части — уголки 70×6 мм и 50×6 мм.

Из инструментов потребуются:

• болгарка для резки и зачистки материала;
• дрель со свёрлами подходящего диаметра;
• сварочный аппарат;
• рулетка;
• угольник;
• маркер;
• струбцины;
• набор ключей.

Если есть доступ к сверлильному станку — используйте его вместо ручной дрели. Точность отверстий под шарниры влияет на плавность хода гибочной балки и качество гиба.

Почему важна жёсткость конструкции

Частая ошибка при сборке — использование случайных обрезков металла без учёта рабочих нагрузок. Элементы листогиба должны сохранять форму под давлением, потому что:

• прогиб основания или прижимного уголка приводит к неравномерному зажиму листа;
• деформация гибочной балки вызывает разницу углов гиба по центру и краям заготовки (эффект «винта»).

С увеличением длины гиба жёсткость конструкции нужно повышать. Вместо одиночного уголка часто применяют сварные коробчатые балки или швеллер большего сечения, чтобы исключить прогиб под усилием оператора.

Как сделать листогиб своими руками

Листогибы собирают поэтапно. Перед началом подготовьте чертёж с размерами основания, положением шарниров и габаритами рабочих элементов.

Шаг 1. Определить размеры станка

Сначала задайте максимальную ширину гиба — от неё зависит длина основания и всех рабочих балок. Избыточная длина увеличивает нагрузку и усложняет равномерный прижим.

В одной из распространённых схем для заготовок шириной около метра используют: швеллер № 8 длиной 1150 мм, уголок для прижима и траверсы той же длины, рукоятку 1600 мм, две приварные петли, болты М8×60 и пружины.

Шаг 2. Подготовить и нарезать заготовки

Нарежьте металлопрокат по чертежу, удалите заусенцы, проверьте форму. Торцы и рабочие кромки должны быть без выступов и перекосов.

Перед сваркой разложите детали на ровной поверхности и проверьте стыковку — это поможет обнаружить ошибку в размерах до того, как она приведёт к перекошенной раме.

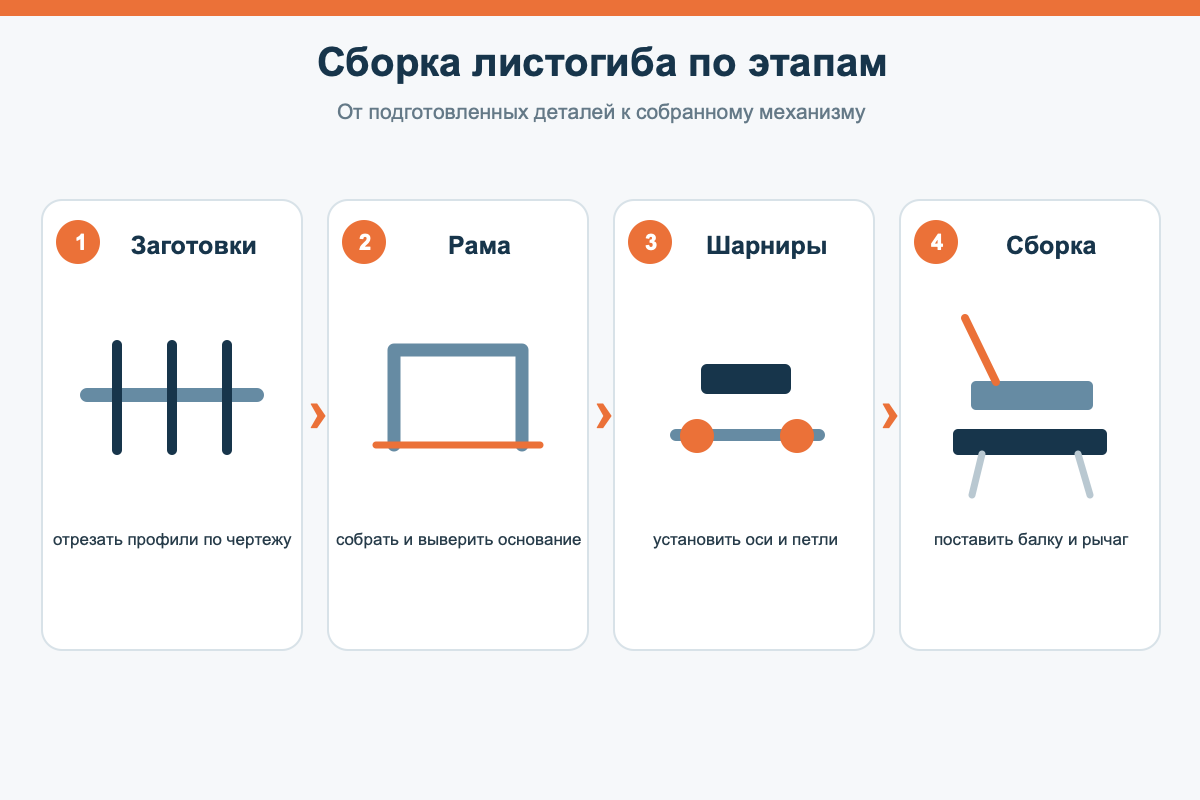

ИЗОБРАЖЕНИЕ: фото/схема заготовок и собранной рамы. ПОДПИСЬ: Основные этапы сборки ручного листогиба из металлических заготовок.

Шаг 3. Собрать основание

Швеллер или сварную раму используйте как основание. Если конструкция крепится к верстаку, предусмотрите места под болты для фиксации.

Основание должно быть жёстко закреплено: при гибке усилие передаётся на станину, и смещение делает контроль угла невозможным. После предварительной сборки проверьте прямые углы и положение элементов, затем выполняйте сварные швы.

Шаг 4. Установить прижимную балку

Прижим фиксирует лист перед гибкой. Для него используют уголок, швеллер или сварную конструкцию. В некоторых схемах уголки усиливают стальной полосой для уменьшения прогиба.

Прижим должен двигаться без перекоса и равномерно удерживать заготовку. Крепёжные болты располагайте симметрично относительно рабочей зоны.

Шаг 5. Собрать шарнирный механизм

Гибочная балка поворачивается относительно основания через петли, проушины с осью или другой шарнирный узел. На этом этапе важна соосность: при установке шарниров на разных высотах или со смещением траверса будет двигаться с перекосом.

В одной конструкции петли устанавливают так: сначала оставляют технологический зазор между швеллером и траверсой, затем фиксируют шарниры и проверяют свободный ход.

Шаг 6. Установить гибочный элемент и рукоятку

К шарнирной части крепят гибочную балку. В простых конструкциях используют уголок, для повышения жёсткости его усиливают или заменяют массивным профилем.

Рукоятка должна помогать прикладывать усилие без неудобного положения рук. Её длина влияет на требуемую силу: чем больше плечо рычага, тем легче оператору. При этом чрезмерно длинная рукоятка увеличивает нагрузку на шарнир, сварные соединения и раму: механизм должен быть рассчитан на возникающее усилие.

Шаг 7. Проверить прижим и ход траверсы

Перед первой рабочей гибкой приведите механизм в действие без заготовки. Проверьте:

• свободно ли вращается гибочная балка;
• не задевает ли она основание;
• равномерно ли работает прижим;
• нет ли люфта;
• не смещается ли рама;
• сохраняются ли рабочие зазоры.

При обнаружении перекоса устраните его до работы с металлом.

Шаг 8. Сделать пробный загиб

Первую заготовку используйте для проверки конструкции, а не для готовой детали. Сделайте пробный загиб и измерьте угол. Если результат отличается от требуемого, выясните причину: недостаточная жёсткость прижима, неправильное положение заготовки, люфт шарниров или деформация рабочих элементов.

При работе с разными материалами результат может отличаться: углеродистая и нержавеющая сталь, а также алюминий имеют разные свойства, и один механизм ведёт себя с каждой заготовкой по-разному.

Что выбрать: самодельный или заводской листогиб

Самодельный листогиб выигрывает в доступности: его можно собрать из имеющегося металлопроката и адаптировать под размеры мастерской. Но это решение для редких работ с тонким листом.

Заводской станок рассчитан на регулярное использование. Его конструкция, привод и рабочие элементы проектируются под нагрузки, а современные модели помогают контролировать параметры гибки и получать повторяемый результат.

У профессионального оборудования есть и другое преимущество — возможность выполнять серийные заказы без постоянной ручной подстройки. На производстве перед началом работы рассчитывают параметры, выбирают инструмент, изготавливают пробную деталь и после проверки корректируют настройки. В компании «Плазма СПб» для этого используют станки с ЧПУ с точностью позиционирования до ±0,2 мм и максимальной длиной гиба 2500 мм.

При выборе между двумя вариантами ориентируйтесь на таблицу.

Если ваша задача выходит за возможности домашнего оборудования, проще заказать готовую деталь. Компания «Плазма СПб» выполняет гибку стали, нержавейки и алюминия, работает с деталями длиной до 2500 мм и углами от 30° до 180°.

На момент написания статьи цена за гиб начинается с 20–32 ₽ (для листа толщиной от 2,5 мм и длиной гиба до 1000 мм) и доходит до 33–53 ₽ для толщины 3–5 мм. Минимальный заказ — 5000 ₽. Окончательная стоимость зависит от параметров детали и согласовывается после изучения чертежей.

ИЗОБРАЖЕНИЕ: фото заводского листогиба рядом с самодельным. ПОДПИСЬ: Самодельный и заводской листогиб: основные различия конструкций и возможностей.

Когда самодельный листогиб не подходит

Самодельные конструкции используют для простых задач и работы с тонким металлом. Если нужно регулярно обрабатывать толстый лист и изготавливать серии одинаковых деталей, лучше выбрать профессиональное оборудование.

Как выбрать листогиб для домашней мастерской

Выбор конструкции начинается не с поиска чертежа, а с определения задач. Для тонкого листа и коротких гибов достаточно ручного механизма. Если нужна большая рабочая ширина, конструкцию нужно усиливать и тщательнее рассчитывать нагрузки на соединения.

Перед сборкой определите параметры гибки:

• максимальную ширину и толщину заготовки;
• тип материала (сталь, алюминий, нержавейка);
• требуемые углы гибки;
• объём работ (разовые детали или серия) и необходимость повторяемости результата.

Только после этого подбирают или составляют чертёж. Грамотная схема содержит точные размеры рабочих элементов, положение шарниров, крепёжных отверстий, зазоры и узлы сварных соединений. Такой подход исключает ситуации, когда собранный станок прогибается или не удерживает лист при первой рабочей нагрузке.

Возможна ли гибка металла в домашних условиях

Гибка листового металла своими руками — это реальная задача для простых работ и тонких заготовок. Домашней мастерской хватит ручной конструкции с жёстким основанием, надёжным прижимом и поворотной гибочной балкой.

Но с ростом длины гиба, толщины материала и количества деталей преимущества домашней сборки исчезают. Самодельный листогиб требует серьёзных расчётов, а результат всё равно уступает заводскому оборудованию по точности и повторяемости.

Если станок нужен для регулярной работы, серийного производства или деталей с заданной точностью — профессиональное оборудование надёжнее. Приспособление для гибки металла своими руками подойдёт для тех ситуаций, когда не требуются возможности промышленного станка.

Нужна гибка листового металла без самостоятельной сборки станка? Оставьте заявку на сайте. Команда «Плазма СПб» обработает листы по чертежам, изготовит серию одинаковых деталей и поможет получить точный результат.

FAQ: Часто задаваемые вопросы

Как сделать листогиб своими руками?

Для сборки нужны чертёж, базовые навыки сварки и стандартный металлопрокат. Процесс включает нарезку заготовок, сварку жёсткой рамы из швеллера, установку прижимной и гибочной балок на шарниры, а также финальную проверку ходовых зазоров.

Какие материалы нужны для самодельного листогиба?

Основа конструкции — стальной швеллер и уголки для прижимной и гибочной балок. Дополнительно потребуются металлические петли для шарниров, болты с гайками для фиксации, стальная полоса для усиления и отрезок трубы для рукоятки.

Можно ли обойтись без станка для гибки металла?

Да, при работе с листами до 1 мм и короткими заготовками можно обойтись ручными приспособлениями. Достаточно зажать лист между двумя стальными пластинами или уголками с помощью струбцин и аккуратно согнуть свободный край вручную.

Какие типы листогибов бывают?

По принципу создания усилия оборудование делится на ручное, гидравлическое и электромеханическое. Для самостоятельной сборки в домашних условиях подходит только ручная конструкция.

Чем самодельный листогиб лучше заводского?

Главные преимущества — низкая стоимость и возможность адаптировать габариты станка под конкретные задачи и размеры мастерской.

Какой листогиб выбрать для домашней мастерской?

Для домашних условий подойдёт ручной листогиб с жёсткой рамой из швеллера и болтовым прижимом. Он прост в изготовлении, легко ремонтируется и закрывает потребности в редкой гибке средне-тонкого металла.
