Закладные детали: особенности конструкции, виды, монтаж

Закладные детали используют для соединения и крепления железобетонных элементов при строительстве зданий и сооружений. Они помогают передавать нагрузку между металлическими и бетонными конструкциями, закреплять отдельные детали на фундаментах, стенах или перекрытиях.

Поговорим о том, что представляют собой закладные детали, какие их виды применяются в строительстве и что важно учитывать при изготовлении.

Что такое закладная деталь

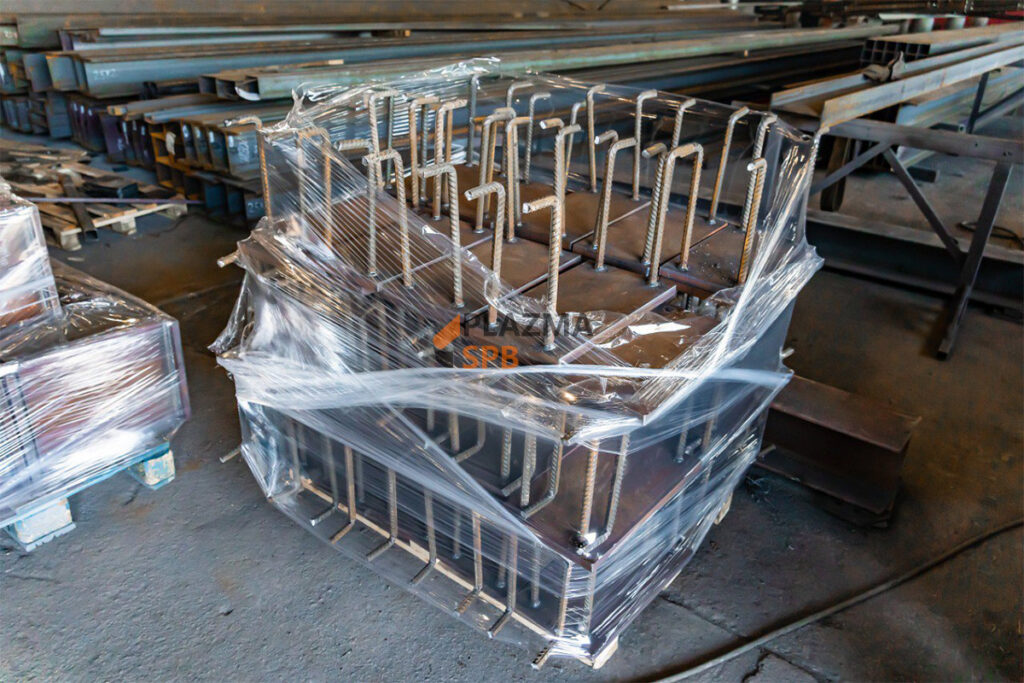

Закладными деталями (ЗД) называют металлические изделия, которые устанавливают в железобетонные конструкции для крепления или соединения отдельных элементов. Часто они выглядят как стальные пластины с приваренными анкерами или арматурными стержнями. В зависимости от назначения такая деталь может иметь несколько пластин, проушины или крюки.

Название связано со способом установки: деталь закладывают в бетон на этапе изготовления или монтажа железобетонного элемента. После затвердевания смеси металлическая часть обеспечивает соединение с другими конструкциями: например, колоннами, опорами или ограждениями.

Закладные применяют при строительстве промышленных, коммерческих и жилых объектов, мостов, эстакад и других сооружений. Конструкция каждого изделия зависит от места установки, особенностей соединения и расчётных нагрузок.

Типы закладных деталей

Универсальной формы закладных деталей нет: конструкцию изделия определяют назначение, способ соединения и нагрузки, которые оно воспринимает. Поэтому при выборе ориентируются не только на внешний вид детали, но и на проект, место установки и характеристики соединяемых элементов.

По назначению детали делятся на:

• скрепляющие — применяют для сварки металлических элементов с железобетонными конструкциями;
• опорные — используют для установки железобетонных или металлических элементов на основание, колонну или фундамент;
• соединительные — предназначены для создания разъёмных соединений с использованием резьбы;
• подъёмные — оснащаются специальными приспособлениями для подъёма, перемещения и монтажа железобетонных изделий.

Конструкция различается и по анкерной части: применяют прямые, наклонные и комбинированные стержни. По количеству пластин выделяют открытые изделия с одной пластиной и закрытые — с двумя пластинами, расположенными с разных сторон.

Материалы и технология изготовления

Закладные детали изготавливают из стального листового и сортового металлопроката. Материал выбирают с учётом назначения изделия, расчётных нагрузок и условий эксплуатации.

Изготовление закладных включает пять этапов:

1. Подготовка документации. Определяют размеры и конфигурацию изделия, количество и расположение анкерных элементов, характеристики металла и другие параметры по чертежу или спецификации.
2. Раскрой металла. Листовой прокат режут на заготовки заданной формы и размера. Способ резки выбирают с учётом толщины металла и требований к точности.
3. Подготовка элементов. Нарезают и подготавливают арматурные стержни, анкеры и другие детали, предусмотренные конструкцией.
4. Сборка и сварка. Заготовки соединяют между собой в соответствии с чертежом. Части конструкции фиксируют сваркой.
5. Контроль и обработка. Готовую деталь проверяют на соответствие геометрическим параметрам и оценивают качество соединений. При необходимости изделие очищают и наносят защитное покрытие.

Для защиты стали от коррозии применяют лакокрасочные покрытия или цинкование. Выбор способа зависит от условий эксплуатации, возможностей оборудования и требований к изделию. Для конструкций, работающих под воздействием влаги и атмосферных факторов, требования к антикоррозионной защите выше.

Особенности монтажа

Закладные детали устанавливают на этапе изготовления железобетона или при монтаже конструкции. В первом случае изделие закрепляют в арматурном каркасе до заливки бетона, чтобы после затвердевания закладная стала частью конструкции. В отдельных случаях детали устанавливают в готовое основание с использованием предусмотренного проектом крепежа.

В зависимости от проекта применяют следующие крепления:

• сквозные — используют при возможности выполнения сквозных отверстий и установки крепежей с двух сторон;
• анкерные — подходят для монтажа в готовые бетонные основания. Перед установкой подготавливают отверстия под анкеры;
• заливные — применяют для закладных деталей со стержневыми или анкерными элементами, которые фиксируют в бетоне при изготовлении.

До начала монтажа проверяют соответствие закладной детали проектной документации, положение и размеры анкеров, а также состояние защитного покрытия. Способ установки и последовательность работ должны соответствовать проекту и требованиям к конкретной конструкции.

Как выбрать закладные детали

Выбор закладных начинают с определения их назначения и условий работы. Учитывают:

• размеры и форму конструкции;
• предполагаемую нагрузку на соединение;
• место установки;
• способ крепления;
• условия эксплуатации (воздействие влаги и низких температур);
• требования проекта и допустимые отклонения.

Если подходящего стандартного исполнения нет, производитель может изготовить закладные по чертежу.

Маркировка и сопроводительная документация помогают определить назначение и характеристики изделия. При заказе также стоит уточнить соответствие материалов и технологии производства требованиям проекта и нормативным документам, включая ГОСТ.

Стоимость изготовления закладных деталей

Цену рассчитывают в зависимости от характеристик изделия и объёма заказа. На стоимость влияют:

• марка металла;
• конструкция детали;
• количество и тип анкерных элементов;
• сложность резки, сборки и сварки;
• необходимость дополнительной обработки;
• тип антикоррозионного покрытия;
• размер серии и требования к срокам изготовления.

При заказе стандартных изделий расчёт выполняют с учётом их типоразмера и количества. Для нестандартных закладных стоимость определяют по чертежу или спецификации, потому что даже небольшое изменение конструкции может влиять на расход металла и трудоемкость производства.

Чтобы узнать цену и сроки изготовления партии, отправьте производителю чертёж или спецификацию с указанием количества изделий. Если готовой документации нет, можно передать исходные параметры — специалист уточнит, какие данные нужны для расчёта.

На что обратить внимание при заказе

При заказе закладных деталей нужно проверить соответствие изделия проектной документации. Ошибки в размерах пластины, диаметре или расположении анкерных элементов могут привести к проблемам при сборке.

Также учитывают расчётные нагрузки и условия эксплуатации. Для конструкций, которые находятся на открытом воздухе или контактируют с влагой, заранее определяют требования к антикоррозионной защите. Если изделие будет работать при низких температурах, учитывают соответствующие требования к материалу.

Перед передачей деталей в производство также проверяют количество изделий, размеры и актуальность чертежа. Это помогает избежать изготовления партии с неверными параметрами и последующих переделок на объекте.

Гарантии при изготовлении

При изготовлении закладных производитель соблюдает согласованные с заказчиком параметры изделия и требования проектной документации. Перед запуском в производство уточняют размеры, количество, материал, конструкцию и другие характеристики партии. Готовые изделия проходят контроль параметров и качества сварных швов. При необходимости выполняют антикоррозийную обработку.

Срок изготовления согласовывается при оформлении заказа и зависит от объёма партии, сложности конструкции и загрузки производства. Если для расчёта или изготовления нужны дополнительные данные, их уточняют до начала работ.

Часто задаваемые вопросы

Как выбрать подходящий вариант под мою задачу?

Ориентируйтесь на назначение соединения, место установки, расчётную нагрузку и требования проектной документации. Если стандартное исполнение не подходит, закладную деталь можно изготовить по чертежу.

От чего зависит цена?

Стоимость зависит от размеров и конструкции изделия, расхода металла, количества и типа анкерных элементов, сложности изготовления, защитного покрытия и объёма заказа. Точную цену рассчитывают после получения чертежа или спецификации.

Есть ли ограничения, о которых стоит знать заранее?

Главное требование — соответствие конструкции проектным решениям и расчётным нагрузкам. При отсутствии подходящего стандартного исполнения параметры изделия согласовывают с производителем.

Что нужно от заказчика, чтобы начать?

Для расчёта отправьте чертёж или спецификацию с указанием размеров, количества изделий и требований к материалу. Если готового файла нет, передайте производителю данные по конструкции — специалист уточнит перечень нужных параметров при оформлении заказа.

Автор материала

Александр Осенев

Начальник цеха металлообработки и резки металлопроката
