Технология покраски металлоконструкций

Технология покраски металлоконструкций — это не просто нанесение декоративной пленки, а комплексная защита металла от влаги, кислорода, загрязнений, механических воздействий и агрессивной среды. Чтобы покрытие служило долго, важно учитывать не только тип краски, но и правильную последовательность работ: очистку, контроль поверхности, грунтование, распределение краски, сушку изделия и финальную проверку качества.

На практике долговечность защитного слоя зависит не столько от стоимости сырья, сколько от соблюдения всех этапов. Даже качественные лакокрасочные материалы быстро теряют свои свойства, если нарушена подготовка поверхности, не учтены климатические условия или неправильно выбраны методы нанесения. Поэтому покраска металлоконструкций — это не простая отделочная операция, а полноценная технологическая задача.

Понимание коррозии и ее предотвращение

Коррозия — это электрохимическое разрушение металла под воздействием воды, воздуха, конденсата, солей и химически активных веществ. Во влажной среде на поверхности возникают микрогальванические пары: на анодных участках атомы окисляются и отдают электроны, а на катодных происходит восстановление кислорода. В результате запускается цепная реакция, которая постепенно разрушает элемент металлоконструкции. Особенно активно этот процесс развивается на открытом воздухе, в производственных зонах и в помещениях с нестабильной влажностью.

На практике встречаются разные формы коррозии:

• равномерная;
• точечная;
• щелевая;
• контактная;
• разрушение под напряжением.

Для металлоконструкций это критично, поскольку поражение затрагивает не только внешний слой, но и рабочие элементы конструкции. Со временем это сказывается не только на внешнем виде, но и на прочности отдельных узлов и соединений.

Механизм покраски позволяет создать многоуровневую защитную систему. Грунтовочные материалы обеспечивают первичную антикоррозионную защиту, промежуточные уровни формируют необходимую толщину и повышают механическую стойкость, а финишные эмали защищают конструкцию от ультрафиолета, влаги и химического воздействия. За счет этого срок службы изделия заметно увеличивается.

Однако эффективность подхода напрямую зависит от качества подготовки поверхности. Если на основании остаются окалина, ржавчина, масла или следы влаги, материал не сможет надежно сцепиться с металлом. В результате снижается адгезия, а долговечность изделия уменьшается. Именно поэтому правильная технология начинается с тщательной обработки основания.

Классификация технологий покраски

Техники нанесения делятся на группы по нескольким признакам: тип материалов, способ окраски и назначение покрытия. Это позволяет выбрать оптимальное решение в зависимости от условий эксплуатации, объема работ и требований к долговечности.

По типу лакокрасочных материалов

По методам нанесения

По назначению

Покрытия могут быть:

• декоративными — акцент на цвет, глянец, текстуру; для архитектуры, интерьера и потребительских товаров;
• антикоррозионными — многослойные системы с грунтами; для инфраструктуры, судостроения, нефтегаза;
• специальными — термостойкие, огнезащитные, антиобледенительные или химически стойкие; для экстремальных условий;
• ремонтными — быстросохнущие, толстослойные; для восстановления защиты без демонтажа конструкций.

Выбор зависит от условий эксплуатации и конструкции. Даже внешне похожие изделия могут требовать разных подходов для внутренних и наружных работ.

Подготовка поверхностей перед окрашиванием

Подготовка — это базовый этап покраски. От него зависит, насколько надежно покрытие будет держаться и как долго оно прослужит. Формальная или неполная обработка снижает эффективность последующего окрашивания.

Ключевые операции

Особенно важно обезжиривание, потому что на поверхности часто остаются следы масел и смазок, которые визуально незаметны. Они резко ухудшают адгезию, поэтому этап нельзя пропускать. В результате появляются дефекты, а срок службы уменьшается.

Качество подготовки контролируется специальным оборудованием:

• стандартизация — дробеструйные аппараты, промышленные пылесосы и компрессоры с осушителями обеспечивают стабильную очистку и профиль, недоступные при ручной обработке;
• контроль параметров — толщиномеры, тестеры на соли, гигрометры и термометры точки росы фиксируют готовность поверхности документально;
• безопасность и скорость — закрытые камеры, устройство рекуперации абразива и средства защиты сокращают цикл и минимизируют влияние человека.

Правильная подготовка — это основа не только для привлекательного внешнего вида, но и для долговечности.

Расчет количества краски и материалов

Перед началом работ важно заранее рассчитать расход сырья. Это помогает избежать нехватки краски, лишних закупок и простоев, особенно при окрашивании металлоконструкций больших размеров.

Базовая формула расчета:

M = (S × N × R × K) / 1000,

где:

• M — масса, кг;
• S — площадь поверхности, м²;
• N — количество слоев;
• R — номинальный расход, г/м²;
• K — коэффициент потерь.

Переменные расчета

Фактический расход почти всегда выше теоретического. Причина — потери при распылении, перерасход на ребрах, швах, торцах и сложных участках. Если для работы используется краскопульт, расход будет отличаться от коррекции кистью или валиком.

Способ правильного расчета расхода:

1. Определите площадь: для сложных конструкций удобно разбивать плоскость на простые фигуры. В расчет включают ребра, торцы и внутренние зоны, если они окрашиваются.
2. Выберите порядок действий: нужно понимать, какие компоненты используются: грунт, промежуточный уровень и финишное покрытие, а также их проектную толщину.
3. Проверьте расход в ТДС: если указан расход на сухой слой, пересчитайте на мокрый с учетом объемной доли нелетучих веществ.
4. Выберите метод и условия: они напрямую влияют на потери и итоговый объем.
5. Добавьте запас: обычно закладывают еще 5–10% на пробы, подкраску и непредвиденные расходы.

Точный расчет позволяет лучше контролировать бюджет, сроки и объем закупки, а также избежать нехватки краски в процессе работ.

Определение точки росы при покраске

Точка росы — это температура, при которой влага из воздуха начинает оседать на плоскости. При окраске этот показатель критически важен. Если основание охлаждено до точки росы или ниже, на нем появляется конденсат, часто незаметный визуально. Даже тонкая водяная пленка резко ухудшает качество изделия.

Образование конденсата критически влияет на состояние детали:

1. Потеря адгезии: краска сцепляется с водой, а не с металлом. После испарения под пленкой остаются микропустоты, из-за которых покрытие со временем отслаивается.
2. Развитие коррозии: оставшаяся внутри влага работает как электролит и запускает коррозионный процесс сразу после малярных работ.
3. Дефекты: растворители в краске могут «запирать» влагу под пленкой, вызывая кратеры, помутнение (беление) и снижение механической прочности.

Даже микроскопическое количество влаги мешает нормальному сцеплению с основанием и снижает эффективность всего защитного комплекса. Поэтому в международной практике действует правило: температура должна быть минимум на 3 °C выше точки росы.

Это требование применяется на всех этапах:

• перед началом работ;
• во время процедуры;
• до полного отверждения.

Такой подход закреплен в отраслевых стандартах, включая ISO 12944 и SSPC. Игнорирование этого параметра может привести к раннему разрушению защитной оболочки.

Типы красок и покрытий для металлических поверхностей

Для защиты применяют разные типы ЛМК, и каждый из них рассчитан на свои условия. Универсального покрытия, которое одинаково хорошо работает в любой среде, не существует.

Выбор зависит от нескольких факторов:

• влажности;
• температуры эксплуатации;
• контакта с химически активной средой;
• воздействия ультрафиолета;
• механических нагрузок;
• риска коррозии;
• требований к внешнему виду и сроку службы.

Основные типы ЛМК

При окрашивании подбирают полную систему:

• грунтовка — для сцепления и первичной защиты;
• промежуточный слой — для набора толщины и барьерных свойств;
• финиш — для внешнего вида и устойчивости к среде.

Подбор всегда начинается с анализа условий эксплуатации. Правильно выбранный подход снижает частоту ремонтов, помогает сохранить конструкцию и делает срок службы более предсказуемым.

Универсальные покрытия для окрашивания

Универсальные растворы совмещают сразу несколько функций: грунтование, базовую антикоррозионную защиту и декоративную оболочку. Их главное преимущество — простота применения и возможность использования в обычных условиях без сложных механизмов. Они применяются там, где нет экстремальных условий эксплуатации и не требуется сложная промышленная система. Обычно это решения для ограждений, навесов, дверей, решеток, бытовых каркасов и других стандартных задач.

К универсальным вариантам относят:

• алкидные эмали;
• акриловые покрытия;
• грунт-эмали;
• защитно-декоративные продукты.

Универсальность имеет предел: вещества чувствительны к остаткам масел, солей и отслаивающейся окалины. Качественное обезжиривание и удаление нестабильной ржавчины остаются обязательными — иначе адгезия и срок службы сокращаются в 2–3 раза.

Применение оправдано, если:

• конструкция эксплуатируется в умеренной среде;
• нет постоянного контакта с водой;
• отсутствует агрессивное химическое воздействие;
• допустимо периодическое обновление структуры.

Срок службы при разной подготовке поверхности

Специализированные покрытия для особых условий

Специализированные комплексы применяют там, где обычных решений недостаточно. Их выбирают для сложных условий: высокой влажности, химической нагрузки, нагрева или работы с поврежденными деталями. Подбор зависит не только от типа материала, но и от условий эксплуатации, подготовки и соблюдения правил.

1. Для влажной и морской среды

Постоянная влага, соленый воздух и хлориды ускоряют коррозию и быстро разрушают обычные покрытия.

Обычно работают в несколько уровней и требуют предварительной обработки основания.

2. Для химически агрессивной среды

Если металл контактирует с кислотами, щелочами, растворителями, нефтепродуктами или промышленными выбросами (SO₂, NOₓ), нужны материалы с высокой химической стойкостью.

3. Для высоких температур

При нагреве обычные оболочки быстро теряют свойства: трескаются, выгорают и отслаиваются.

Используются для печей, выхлопных устройств, дымоходов, технологического оборудования и других нагреваемых элементов.

4. Для металлоконструкций с коррозией

Если конструкция уже имеет следы коррозии, применяют ремонтные растворы, которые позволяют восстановить защиту без замены детали.

Такие решения не отменяют подготовку, а лишь упрощают ее в допустимых пределах.

Эффективность реализуется только в связке: правильный выбор состава + строгое соблюдение правил + контроль адгезии на каждом этапе. Упрощение процесса в сложных условиях почти всегда приводит к преждевременному ремонту и дополнительным затратам.

Современные технологии нанесения краски

Современные способы защитно-декоративной отделки позволяют подобрать формат работы под конкретную задачу: тип конструкции, объем задач и требования к качеству. У каждого метода есть свои преимущества, ограничения и оптимальная область применения.

Основные технологии

Выбранный подход напрямую влияет на:

• равномерность: электростатика и безвоздушное распыление лучше покрывают кромки и поры; пневматика дает гладкий финиш, но требует навыка;
• экономику: потери варьируются от 5% (электростатика) до 40% (пневматика);
• скорость: безвоздушные и электростатические методы в 3–5 раз производительнее ручного.

Для стабильного результата важно и оборудование. Оно помогает контролировать ключевые параметры в процессе работы.

Обычно используют:

• регуляторы давления — для ровной подачи;
• толщиномеры — для контроля толщины;
• осушители воздуха — для предотвращения дефектов;
• механизмы рекуперации — для снижения потерь, особенно при использовании порошка.

Главный принцип: оптимальный метод — это баланс между задачей, компонентами и условиями. Правильно подобранный способ помогает получить нужное качество без лишних затрат и переделок.

Разница производительности (м²/ч)

Промышленное окрашивание металлоконструкций

Промышленное окрашивание отличается высокой скоростью, стабильностью процесса и контролем качества на каждом этапе. Такой подход позволяет получать одинаковый результат на больших объемах и увеличивать срок службы.

Задачи специального оборудования

Для серийного производства используют технологии, которые обеспечивают высокую скорость, повторяемость и минимальные потери:

1. Электростатическое распыление: частицы притягиваются к заземленной детали, благодаря чему краска ложится равномерно даже на кромки и сложные формы. Способ помогает снизить расход и повысить качество.
2. Безвоздушное распыление с автоматикой: подходит для толстослойных антикоррозионных систем. Автоматизированная подача позволяет точно контролировать толщину и снижать отклонения при больших объемах работ.
3. Порошковое окрашивание: один из самых распространенных промышленных методов. Порошок наносится электростатически, а затем запекается в печи. Подход дает ровные слои и высокую стойкость при минимальных затратах.

Промышленный подход позволяет добиться стабильного качества при обработке металлических конструкций, серийных изделий и ответственных элементов. Инвестиции в оборудование и организацию процесса обычно окупаются за счет меньших потерь и более длительной эксплуатации изделий.

Процесс высыхания и отверждения покрытий

После нанесения краски работа не заканчивается. На этапе высыхания и отверждения покрытие набирает основные свойства: прочность, влагостойкость, устойчивость к химии, нагрузкам и внешней среде. Важно понимать: плоскость может выглядеть сухой, но при этом еще не быть готовой к эксплуатации.

Разные материалы ведут себя по-разному. Одни высыхают за счет испарения воды или растворителя, другие — за счет химической реакции внутри оболочки.

Физическое высыхание VS Химическое отверждение

Температура влияет на оба процесса, но особенно важна для химического отверждения:

• нижний предел ( +5…+10 °C) замедляет или останавливает набор прочности;
• рабочий диапазон (указан в ТДС) обеспечивает нормальную межслойную сушку;
• превышение может вызвать дефекты: поры, кратеры, внутренние напряжения.

Чтобы оболочка сформировалась правильно, в промышленности используют специальное оборудование:

• окрасочно-сушильные камеры и конвекционные установки поддерживают заданную температуру и влажность;
• инфракрасные и термические сушилки ускоряют сушку и набор прочности;
• приточно-вытяжная вентиляция с рекуперацией удаляет пары растворителей и снижает риск дефектов.

Если режим высыхания нарушен, может потеряться прочность, влагостойкость и долговечность, даже если сам процесс был выполнен правильно.

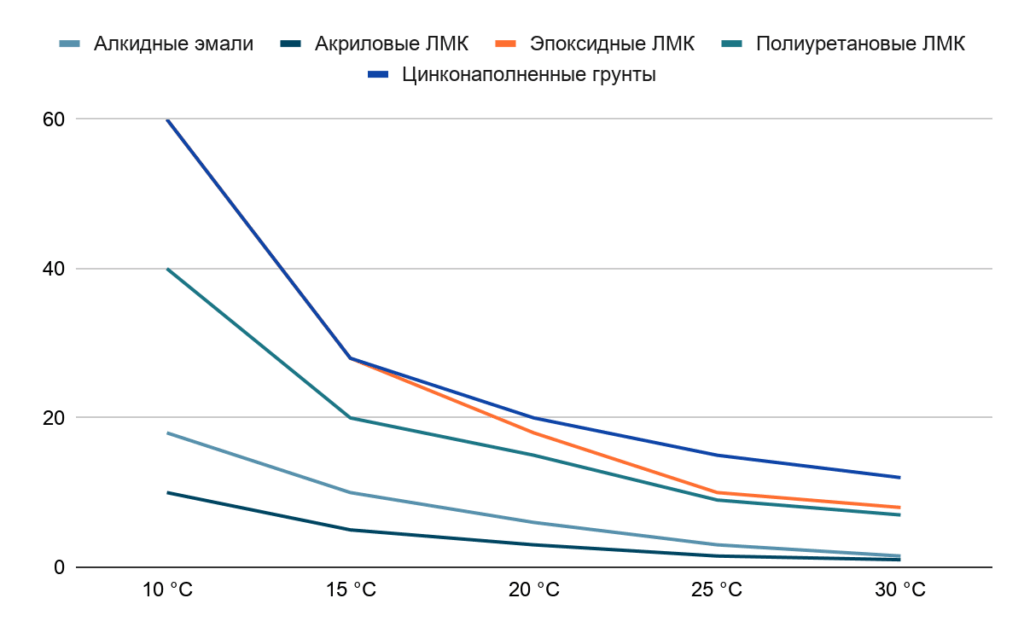

Влияние температуры на время отверждения

Нормативные требования и ГОСТ на покраску металлоконструкций

Профессиональная покраска металлоконструкций выполняется по нормативным требованиям. Это особенно важно в строительстве, промышленности и на объектах, где от покрытия должны служить долго и оставаться стабильными.

Группы нормативных документов

Стандарты ГОСТ встроены в каждый этап технологического цикла:

1. При проектировании: схему подбирают по ГОСТ 9.410, а категории коррозионной агрессивности среды — по ГОСТ 31384.
2. При подготовке: степень абразивной очистки и параметры шероховатости фиксируют по ГОСТ Р ИСО 8501-1.
3. Во время процедуры: контроль температуры относительно точки росы (+3 °C), вязкости и толщины мокрого слоя ведут по ГОСТ 9.101 и СП 72.13330.
4. При приемке: адгезию проверяют методом решетчатого надреза (ГОСТ 15140), толщину — магнитными или вихретоковыми толщиномерами (ГОСТ 31149), внешние дефекты классифицируют по ГОСТ Р ИСО 4628.

Соблюдение нормативов — это не формальность, а основа предсказуемого результата. Стандартизированный подход помогает обеспечить расчетный срок службы и снизить риск преждевременной коррозии. Если схема работы не подтверждена контролем и документами, даже качественные краски не гарантируют надежный результат.

Обеспечение качества и долговечности покрытия

Качество покрытия поверхности оценивают не только визуально, но и по его способности защищать металлические поверхности на протяжении всего срока службы. После завершения работ обязательно проводят проверку основных параметров.

Главные этапы контроля:

1. Визуальный осмотр — поверхность проверяют на потеки, кратеры, поры, непрокрасы и посторонние включения. Любые дефекты фиксируют и классифицируют для решения о допуске или доработке.
2. Толщина слоя измеряется магнитными или вихретоковыми толщиномерами:

• замеры делают в нескольких точках на 1 м²;
• допустимо отклонение ±10%;
• недостаточная толщина снижает защиту; избыточная — вызывает трещины и перерасход ЛКМ.

3. Адгезия проверяется методом решетчатого надреза или адгезиметром:

• допустимый уровень: 1–2 балла для антикоррозионных комплексов;
• слабая адгезия — главная причина подпленочной коррозии и отслаивания.

Проверка фиксируется протоколами:

• подготовка (ГОСТ 9.402);
• параметры среды (температура, точка росы — ГОСТ 9.101);
• толщина и адгезия;
• акты скрытых работ.

Полный комплект документов (ГОСТ 9.410, СП 72.13330) обеспечивает юридическую приемку и расчетный срок службы.

На долговечность влияют следующие факторы:

• качество подготовки: остаточные соли, масла, ржавчина ускоряют подпленочную коррозию;
• температурный режим: нарушение точки росы или межслойной сушки снижает прочность сцепления;
• выбор ЛКМ: краски и эмали должны соответствовать агрессивности среды (атмосфера, химия, температура);
• системность: грунт + промежуточный слой + финиш должны работать как единый барьер; несовместимость компонентов ведет к расслоению.

Рекомендации по эксплуатации

• Регулярный осмотр: 1–2 раза в год проверять покрытие на повреждения и очаги коррозии.
• Своевременный ремонт: локальные дефекты зачищать, грунтовать и перекрывать совместимым компонентом.
• Щадящая эксплуатация: избегать абразивной мойки, ударов, контакта с агрессивными реагентами.
• Документирование: хранить акты и протоколы для упрощения диагностики и ремонта.

Подобный подход гарантирует сохранение защитных свойств оболочки и снижает риск повторной окраски металлоконструкций в короткие сроки.

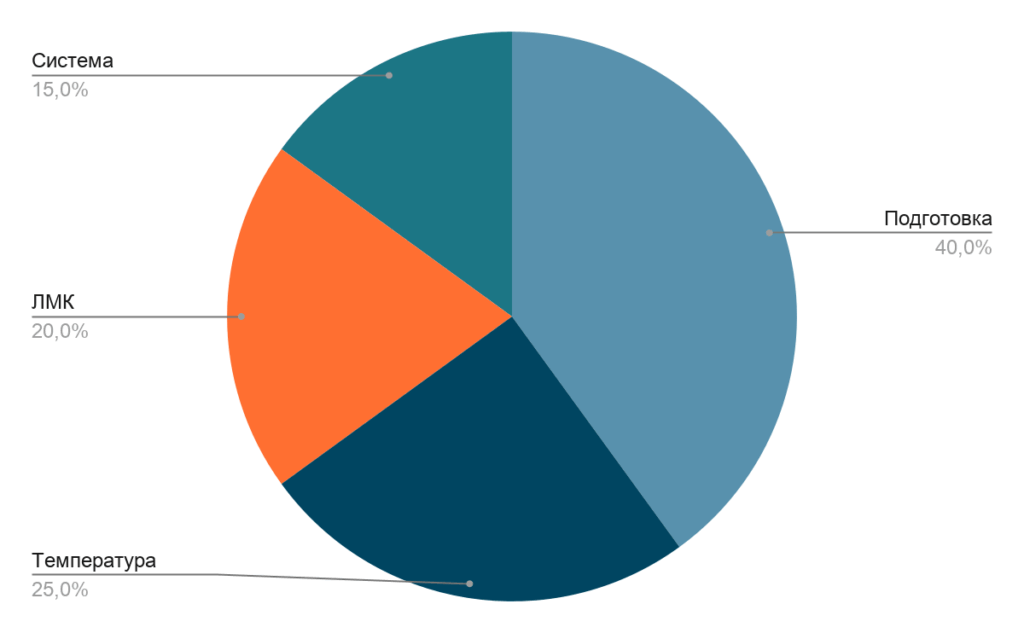

Факторы долговечности

Часто задаваемые вопросы

Как правильно наносить краску на металл?

Окрашивание начинается с очистки и обезжиривания текстуры. Для небольших участков используют кисть или валик, для больших — краскопульт или безвоздушное распыление. Важно соблюдать толщину слоя, межслойные интервалы и условия окружающей среды.

Что нужно сделать перед обработкой поверхности?

Перед началом работ обязательно выполняют подготовку поверхности: удаление ржавчины, пыли, старых отслаивающихся оболочек, а также обезжиривание. При необходимости добавляют шлифование и грунтование.

Можно ли наносить краску на металл без грунта?

Возможно при использовании специальных систем, например грунт-эмалей. Обычно отсутствие грунта снижает защиту и прочность сцепления, особенно на наружных конструкциях.

Какие типы красок используются для металлоконструкций?

Для металла используют разные лакокрасочные материалы: алкидные, акриловые, эпоксидные, полиуретановые, антикоррозионные, термостойкие и порошковые покрытия. Выбор зависит от условий эксплуатации и требований стандартов.

Какие этапы включает процесс окрашивания металлических конструкций?

Ход работы:

1. осмотр изделия;
2. очистка;
3. подготовка и обезжиривание;
4. грунтование;
5. основной процесс;
6. сушка;
7. контроль качества.

Каждый этап важен для того, чтобы защита служила как можно дольше.

Автор материала

Александр Осенев

Начальник цеха металлообработки и резки металлопроката
