Что такое чугун: состав, свойства и применение

Чугун — это железоуглеродистый сплав с повышенным содержанием углерода, широко применяемый в промышленности, машиностроении, строительстве и литейном производстве. Его свойства определяются не только химическим составом, но и структурой, формой углеродных включений, технологией выплавки и последующей обработкой.

Чугунные сплавы ценят за износостойкость, прочность на сжатие, способность снижать вибрации и относительно невысокую стоимость. Благодаря такому сочетанию качеств он востребован для производства деталей, корпусов, труб, оборудования и отливок различного назначения.

Определение и состав чугуна

Чугун представляет собой сплав железа, который содержит более 2,14% углерода, а на практике чаще — от 2,5 до 4,3%. В структуре он может находиться в виде графита или цементита, что напрямую влияет на твердость, износостойкость и хрупкость изделий. В стали примеси меньше, поэтому она обычно пластична и лучше поддается деформации.

Железо образует основу сплава и выступает металлической матрицей: задает базовую структуру и определяет основные физические свойства. На поведение чугуна также заметно влияют другие элементы:

• кремний (1–3%) — способствует графитизации, улучшает жидкотекучесть и уменьшает усадку при литье;
• марганец (0,2–1%) — повышает прочность и износостойкость, но при избытке может увеличить твердость и хрупкость;
• фосфор (до 0,3%) — улучшает литейные свойства, но увеличивает ломкость;
• сера (до 0,06%) — нежелательная примесь, которая ухудшает литейные и механические характеристики.

Именно сочетание основного состава, примесей и структуры позволяет получать разные виды чугуна.

Соотношение химических элементов

Химический состав

Каждый элемент в составе влияет на структуру и эксплуатационные свойства материала. Условно его можно разделить на четыре группы:

1. Основные вещества:

• железо (93–97%) — формирует кристаллическую решетку;
• углерод (2,5–4,5%) — главный элемент, который определяет твердость, литейные качества и тип структуры;

2. Регулирующие добавки:

• кремний (1–3%) — ускоряет выделение графита и улучшает жидкотекучесть;
• марганец (0,2–1%) — повышает прочность и износостойкость, нейтрализует влияние серы;

3.  Примеси:

• фосфор (до 0,3%) — улучшает литейные свойства, но повышает хрупкость;
• сера (до 0,06%) — нежелательная примесь, которая ухудшает жидкотекучесть;

4. Легирующие элементы (вводятся для спецсвойств):

• хром — повышает твердость, жаропрочность и коррозионную стойкость;
• никель — улучшает однородность структуры, прочность и устойчивость к агрессивным средам.

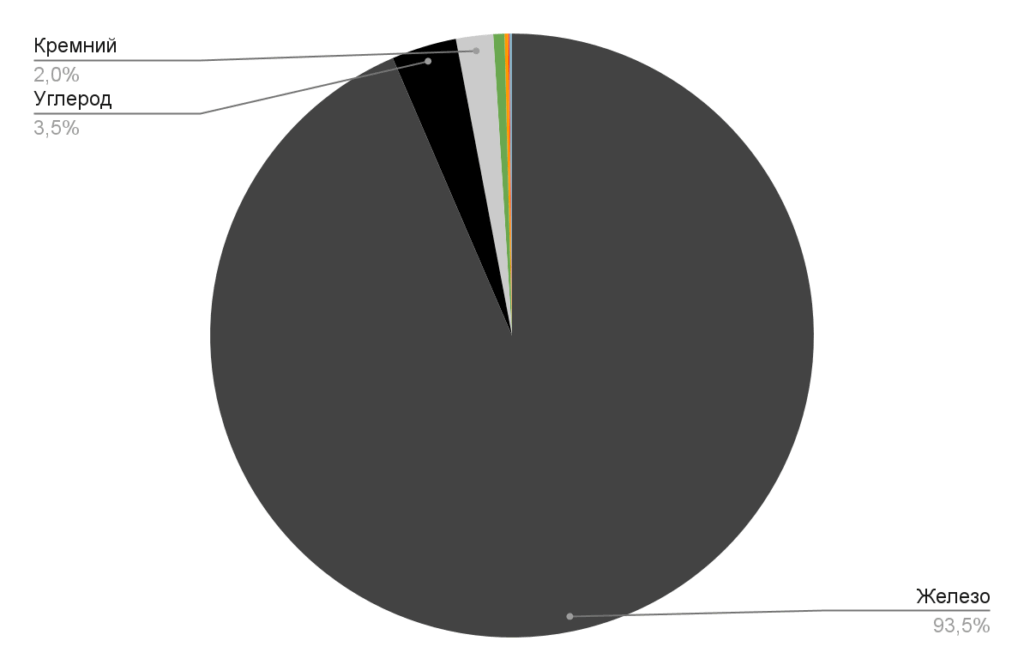

Процентное содержание элементов

Точный баланс этих элементов позволяет получать различные сплавы — от более пластичных до твердых и износостойких марок, причем даже незначительное изменение их содержания способно повлиять на структуру.

История использования чугуна

История чугуна тесно связана с развитием металлургии. Со временем он прошел путь от материала для отдельных отливок до одного из главных сплавов в литейном производстве.

Первые массовые изделия появились в Китае, где раньше других научились использовать ранние формы доменной печи. Это позволило изготавливать литые орудия, сельскохозяйственные инструменты, посуду и другие изделия уже в I тысячелетии до н. э.

Позже технологии производства распространились в Европе. В Средние века развитие печей и систем дутья сделало выплавку более стабильной, а сам металл начали активно использовать для пушек, ядер, котлов и архитектурных элементов.

В России производство чугуна особенно активно развивалось в XVIII–XIX веках. При Петре I металлургия на Урале получила сильный импульс, а русские заводы являлись одними из крупнейших производителей чугуна в мире. Материал использовали для вооружения, промышленного оборудования и строительных нужд.

Особую роль сыграла Великобритания. Во время промышленной революции переход от древесного угля к коксу и развитие горячего дутья заметно увеличили объемы выплавки. Благодаря этому сплав стал широко применяться в строительстве мостов, машин и промышленной инфраструктуре.

Сегодня чугунолитейное производство стало гораздо точнее: металлурги контролируют состав, структуру и режим охлаждения, получая нужные марки. Поэтому материал остается востребованным и в современной промышленности.

Свойства чугуна

Чугун сочетает комплекс физических, механических и технологических свойств, определяющих области его применения. Особенности состава зависят от вида чугуна — серого, белого, ковкого или высокопрочного.

Физические свойства

К основным механическим свойствам относятся:

• прочность на сжатие — высокая, поэтому хорошо подходит для станин, опорных элементов и массивных корпусов;
• твердость — варьируется от 150 до 450 НВ, зависит от структуры и может заметно различаться у разных видов;
• хрупкость — плохо переносит ударные нагрузки и слабопластичен;
• износостойкость — особенно у легированных марок: графит работает как сухая смазка и снижает трение.

С технологической точки зрения материал ценят за следующие качества:

• хорошие литейные свойства — высокая жидкотекучесть и сравнительно небольшая усадка позволяют получать сложные отливки;
• обрабатываемость — серый чугун обычно хорошо поддается резанию, тогда как белый обрабатывается значительно труднее;
• демпфирующая способность — в 5–10 раз выше, чем у стали: хорошо гасит вибрации и шум, поэтому часто используется в станочном и корпусном литье;
• свариваемость — ограниченная: при сварке требуется подогрев и специальная технология.

Сочетание этих особенностей делает чугун ценным в промышленности: литейные качества позволяют получать сложные детали экономично, износостойкость защищает нагруженные поверхности, а теплоемкость полезна в отопительных системах.

Температура плавления

Точка плавления обычно находится в диапазоне примерно 1150–1250 °C, хотя конкретное значение зависит от структуры сплава. Температура ниже, чем у чистого железа, что связано с содержанием углерода, изменяющего фазовые превращения в составе. По этой причине чугун легче плавить и лить, чем многие другие железосодержащие материалы.

Из-за химического строения он особенно удобен для получения сложных отливок: хорошо заполняет формы, сохраняет воспроизводимость геометрии и позволяет изготавливать крупные, массивные и технологически сложные детали.

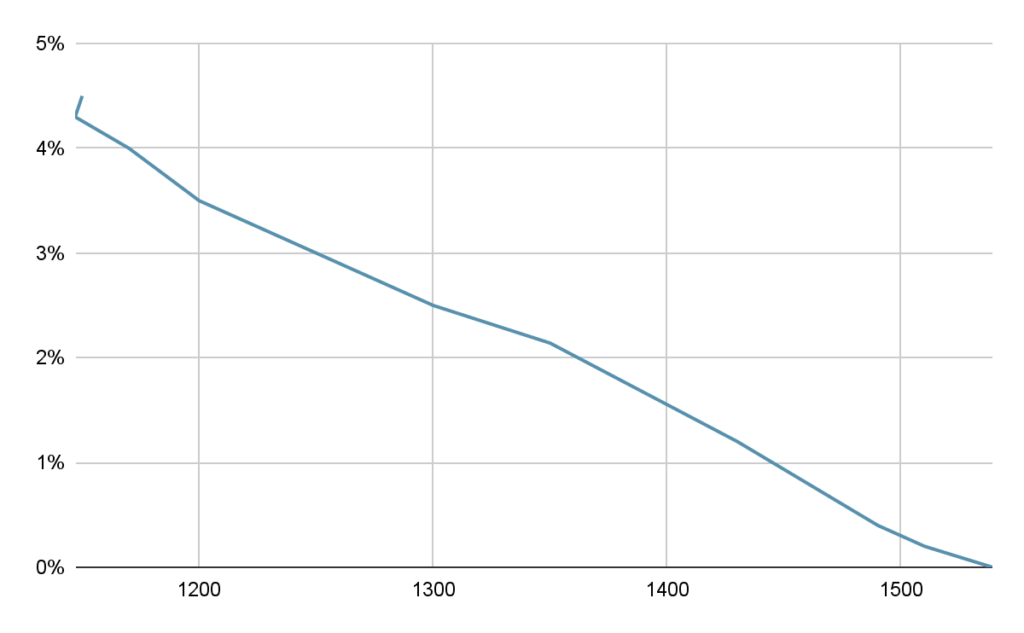

Зависимость температуры плавления от содержания углерода

Виды и классификация

Классификация чугуна основана на форме углерода в его структуре. От этого зависят твердость, прочность, пластичность, износостойкость и технологичность, а значит, и область применения. Тип графита (или его отсутствие) определяет технологичность и область применения чугуна.

Основные виды и их особенности

Разнообразие видов чугуна позволяет выбрать материал под конкретные задачи — от вибростабильных опор до высоконагруженных деталей, сохраняя преимущества литейного производства.

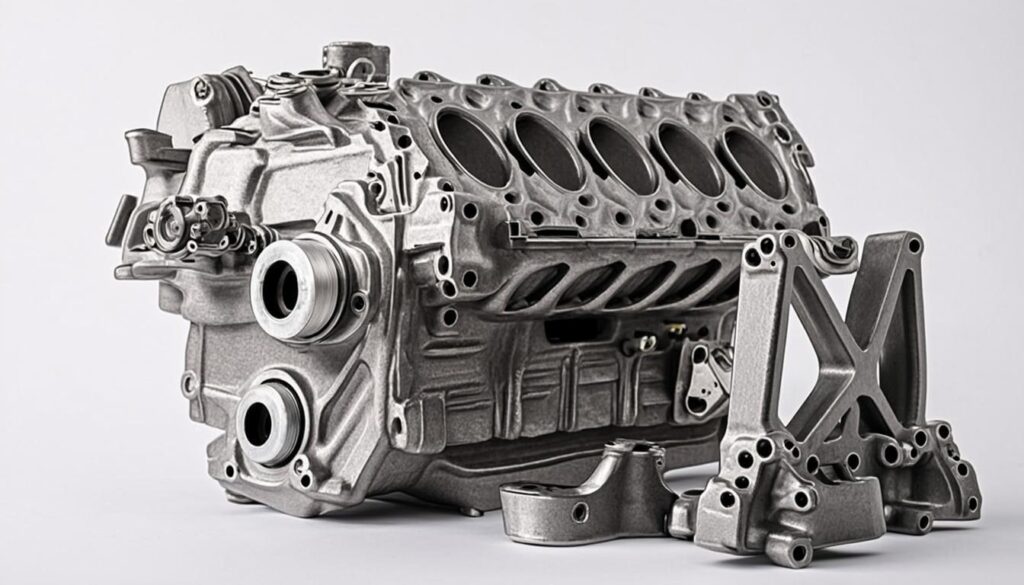

Серый чугун

Серый чугун — самый распространенный литейный сплав, в котором углерод содержится в форме пластинчатого графита. Такие включения ослабляют металлическую матрицу, благодаря чему материал легко обрабатывается резанием, а также эффективно гасит вибрации и шум.

Высокое содержание кремния (1–3%) способствует образованию графита при кристаллизации, улучшает жидкотекучесть расплава и снижает усадку. Это делает серый чугун удобным для получения сложных тонкостенных отливок. Пластинчатый графит снижает прочность на растяжение, однако это не критично для деталей, работающих преимущественно на сжатие.

Благодаря низкой стоимости и хорошим демпфирующим свойствам тип широко применяется для изготовления массивных корпусных деталей:

• станин;
• корпусов;
• плит;
• картеров;
• блоков и оснований оборудования.

Белый чугун

Белый чугун отличается тем, что углерод в нем находится в связанном состоянии — в виде карбида (цементита). Эта твердая фаза формирует светло-серый блестящий излом и обеспечивает твердость (450–500 НВ) и износостойкость. При этом высокое содержание цементита определяет хрупкость и низкую обрабатываемость: инструмент быстро изнашивается, а при нагрузке возрастает риск сколов и трещин.

Поэтому тип применяют:

• для деталей, работающих на абразивный износ (мелющие шары, прокатные валки, плуги);
• как полуфабрикат для последующего отжига.

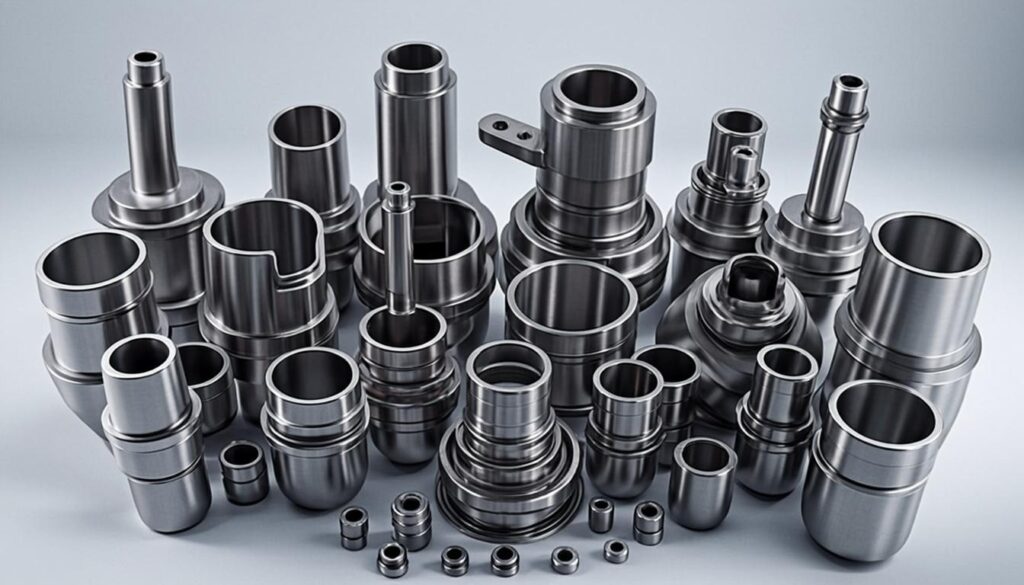

Ковкий чугун

Ковкий чугун получают длительным ступенчатым отжигом белого. При нагреве до 900–950 °C с последующим медленным охлаждением цементит распадается, а углерод выделяется в форме хлопьевидного графита. В результате вместо хрупкой карбидной структуры формируется более однородная металлическая матрица с изолированными графитными включениями.

Такая термическая обработка повышает пластичность (относительное удлинение до 10–15%) и ударную вязкость, при этом сохраняет жидкотекучесть и обрабатываемость. Название «ковкий» условно: чугун не подвергается ковке, но способен воспринимать значительные деформации без разрушения.

Тип используют для изготовления деталей сложной формы, работающих при динамических нагрузках:

• фитинги;
• кронштейны;
• элементы подвески;
• части сельскохозяйственной техники.

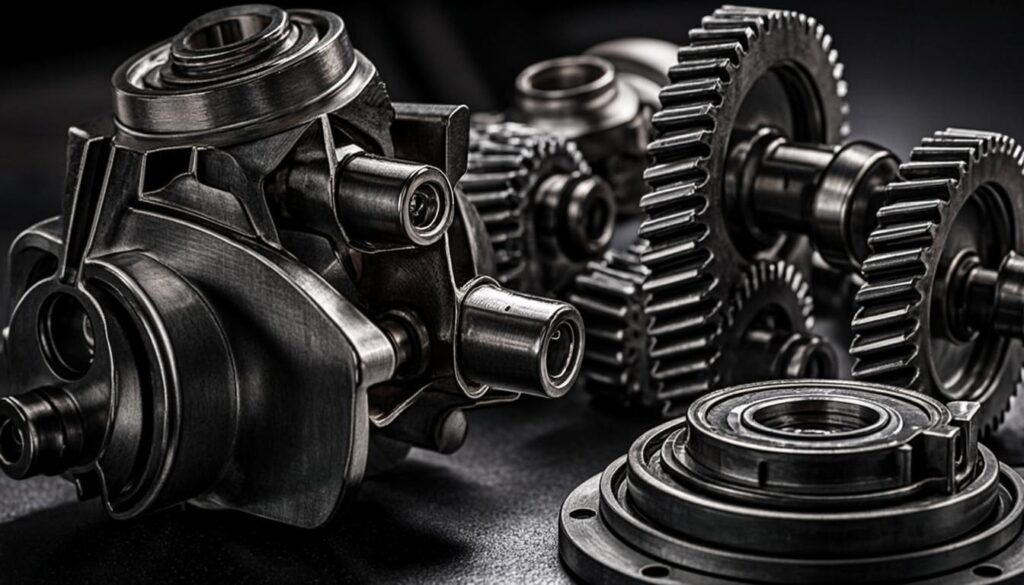

Высокопрочный чугун

Высокопрочный чугун обладает улучшенными механическими свойствами благодаря шаровидной форме графита, формирующейся при модифицировании расплава магнием или церием. Это снижает концентрацию напряжений в металлической матрице.  Такая структура поддерживает прочность (предел до 700 МПа и выше) при сохранении хорошей жидкотекучести и обрабатываемости. Отсутствие острых графитных включений повышает ударную вязкость и усталостную прочность, снижая склонность к образованию трещин.

Данный тип применяют в ответственных деталях, работающих при значительных нагрузках:

• коленчатые валы;
• зубчатые колеса;
• корпуса турбин.

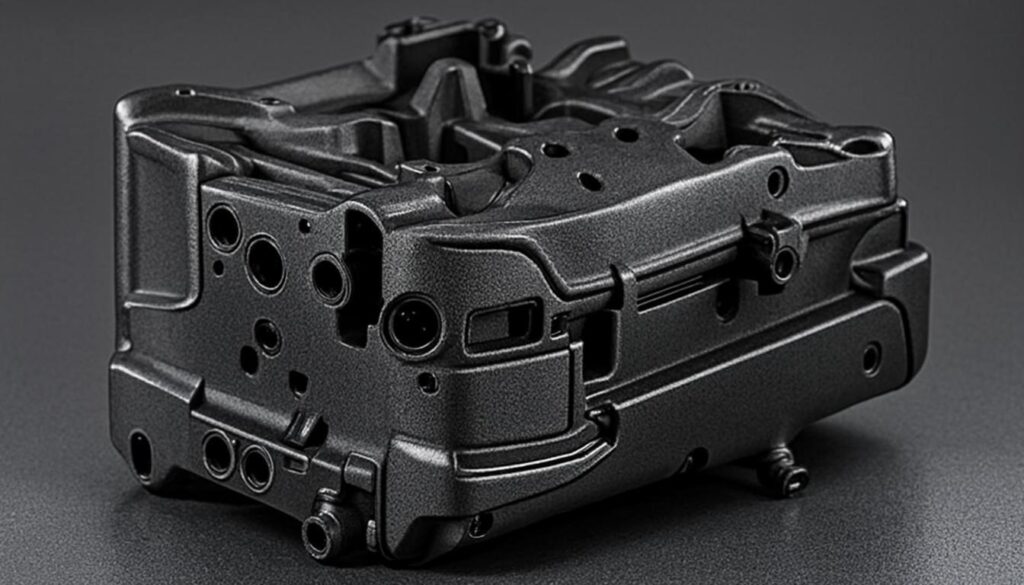

Чугун с вермикулярным графитом

Чугун с вермикулярным (компактным) графитом занимает промежуточное положение между серым и высокопрочным. Графитные включения имеют червеобразную, утолщенную форму с закругленными краями, напоминающую разорванные нити. Такая структура повышает прочность и теплопроводность по сравнению с серым чугуном, сохраняя хорошие демпфирующие и литейные свойства.

По уровню прочности и ударной вязкости он превосходит серый, но уступает высокопрочному с шаровидным графитом. При этом металлический материал сохраняет теплопроводность и способность гасить вибрации. Вермикулярный графит создает меньшую концентрацию напряжений, чем пластинчатый, но не изолирован полностью, как сферический, что дает сбалансированное сочетание прочности и теплоотвода.

Сочетание параметров делает тип востребованным в нагруженных тепловых узлах, где важны:

• жаропрочность;
• стойкость к термическим ударам;
• механическая прочность.

Производство чугуна

Производство в промышленных масштабах основано на доменном процессе — непрерывном восстановлении железа из руды в доменной печи. Технология отработана и остается наиболее экономичной для массового получения металла.

Исходное сырье:

• железная руда (агломерат, окатыши) — основа сплава, содержит также примеси кремния, фосфора и серы;
• кокс — служит топливом, восстановителем и обеспечивает газопроницаемость шихты;
• флюсы (известняк, доломит) — образуют шлак, связывая пустую породу и золу.

Суть процесса — во встречном движении материалов и газов. Шихта загружается сверху и по мере опускания нагревается (до ~2000 °C в нижней части печи). Навстречу поднимаются горячие газы от сгорания кокса. В этих условиях оксиды восстанавливаются до металла, который насыщается углеродом и плавится. Жидкий чугун собирается внизу печи, а шлак всплывает над ним; оба продукта периодически выпускают отдельно.

Доменный процесс остается основным, так как обеспечивает:

• большой объем производства;
• относительно низкую себестоимость;
• стабильный состав;
• возможность получения разновидностей.

Литье чугуна

Чугун востребован и для литейного производства: высокая жидкотекучесть и малая усадка позволяют получать сложные тонкостенные отливки с хорошей точностью.

Основные способы:

• песчано-глинистые формы — универсальны для крупных и единичных отливок (станины, корпуса);
• кокильное литье (металлические формы) — дает точность и чистую поверхность, подходит для серийного производства (тормозные диски, гильзы);
• литье по выплавляемым моделям — для сложных и тонкостенных деталей;
• центробежное литье — оптимально для труб, втулок и других тел вращения.

Высокая жидкотекучесть облегчает заполнение формы, но требует грамотного расчета литниковой системы. Заливка при 1300–1400 °C должна строго контролироваться: перегрев приводит к пористости, а недогрев — к недоливам и холодным спаям.

Несмотря на преимущества, технология сопровождается рядом дефектов.

Типичные дефекты

Требования к качеству готовых отливок включают:

• соответствие химической структуры заданной марке;
• отсутствие критических дефектов;
• соблюдение геометрических допусков;
• подтверждение механических свойств.

Контроль проводят визуально и с применением неразрушающих методов (ультразвук, рентген), а также металлографического анализа — в зависимости от требований к детали.

Из-за отработанных технологий формовки, управляемости процесса и надежного контроля литье сохраняет стабильное качество и остается экономически эффективным как в массовом, так и в индивидуальном производстве.

Чугун и сталь: ключевые различия

И чугун, и сталь — железосодержащие сплавы, в которых углерод является главным легирующим элементом. Ключевое различие — его содержание: в стали менее 2,14%, в чугуне — более 2,14% (обычно 2,5–4,5%). Именно это определяет разницу в структуре материалов.

Чугун VS Сталь

Чугун применяют,  когда важны:

• сложные литые детали при массовом производстве (корпуса, блоки цилиндров);
• гашение вибраций и шума (станины станков, опоры);
• износостойкость без ударных нагрузок (тормозные диски, плиты);
• коррозионная стойкость и теплоемкость (радиаторы, трубопроводная арматура).

Стальной прокат используют, если требуется:

• пластичность и ударная вязкость (кузова, рамы, крепеж);
• сложные сварные соединения (каркасы, резервуары);
• прочность при динамических нагрузках (инструмент, пружины, валы);
• возможность термообработки.

Материалы не заменяют, а дополняют друг друга: выбор определяется условиями работы детали, а не принципом «лучше или хуже».

Применение в современной индустрии

Чугун широко используется в промышленности, потому что хорошо подходит для конкретных задач. Он устойчив к износу, гасит вибрации и выдерживает длительную эксплуатацию. Обычно его применяют там, где важны надежность, стабильность размеров и долговечность.

Технические особенности и применение

Материал применяют в тех случаях, когда его качества приносят реальную пользу:

• в двигателях и автомобилях — устойчивость к нагреву, износу и вибрациям;
• в станках — жесткость и способность снижать колебания;
• в трубах и канализационных системах — долговечность и стойкость к внешней среде;
• в сельскохозяйственной технике — прочность и легкий ремонт;
• в городской инфраструктуре — надежность, масса и устойчивость к нагрузкам.

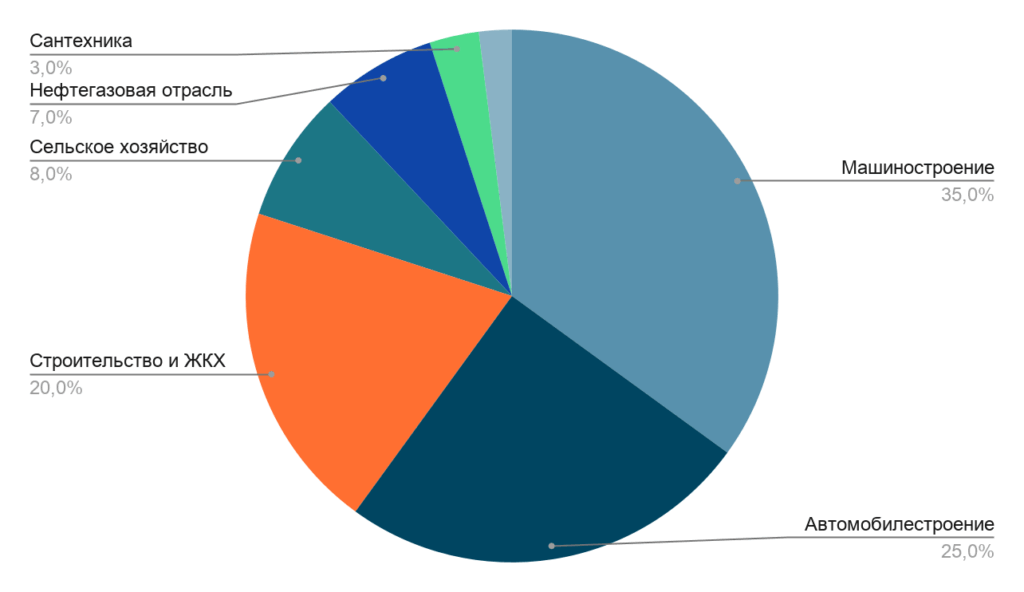

Отрасли применения

Машиностроение

В машиностроении сплав железа ценят за сочетание литейной технологичности, вибропоглощения, износостойкости и стабильности размеров. Благодаря своим особенностям материал используется в корпусных и нагруженных деталях, особенно там, где важны точность, жесткость и длительный ресурс. Наиболее заметно это проявляется в таких направлениях, как двигатели, станки и узлы, связанные с передачей крутящего момента.

Примеры использования

Для машиностроения особенно важно, что материал позволяет получать сложные и жесткие детали с хорошим ресурсом без лишнего удорожания конструкции:

• в двигателях он подходит для блоков цилиндров, картеров и валов, которые работают при нагреве и постоянных нагрузках;
• в станках его используют там, где важно снизить вибрации и сохранить точность обработки;
•  в узлах с зубчатыми передачами он помогает обеспечить жесткость конструкции и уменьшить шум при работе.

Строительство и коммунальное хозяйство

В инфраструктурных проектах чугун ценится за надежность, долговечность и устойчивость к внешним воздействиям. Коррозионная стойкость, высокая прочность и срок службы до 80–100 лет делают его экономичным выбором для трубопроводов, канализационных систем, люков, решеток и отопительных приборов, где замена деталей связана с большими затратами и остановкой эксплуатации.

Применение в инфраструктуре

В инфраструктурных проектах чугун выбирают не за новизну, а за долговечность, надежность и стойкость к нагрузкам:

• трубы из ВЧШГ — прочные, коррозионностойкие, герметичные, подходят для агрессивных грунтов;
• канализация — устойчива к воде, абразиву и химическим воздействиям; не трескается при температурных расширениях;
• люки и решетки — выдерживают нагрузку транспорта и пешеходов; возможны противоскользящие и декоративные элементы;
• отопительные приборы — медленно нагреваются, долго отдают тепло; не разрушаются от контакта с водой.

Нефтегазовая отрасль

В нефтегазовой отрасли чугун применяют в виде специальных легированных марок, которые выдерживают экстремальные условия: высокое давление, контакт с сероводородом, соленой водой и агрессивными реагентами. Легирующие элементы повышают эксплуатационную стойкость, делая материал надежным для арматуры, трубопроводных элементов и деталей оборудования.

Основные марки и их применение

Ключевые преимущества чугуна в нефтегазе заключаются в следующем:

• литейность — сложные корпуса арматуры и трубопроводных элементов без сварных швов, минимальный риск отказов;
• коррозионная стойкость — марки с никелем и молибденом устойчивы к агрессивной среде и почти не требуют покрытий;
• экономичность — производить сплав железа дешевле, чем нержавеющую сталь на 20–40% при сопоставимом ресурсе.

Сантехническое оборудование

Чугун сохраняет статус премиум-материала для ванн, раковин и кухонной посуды благодаря сочетанию теплофизических и эксплуатационных качеств.

Технические особенности и применение

Эти свойства обеспечивают высокую эксплуатационную надёжность и долговечность чугунных изделий. Отличают их от других материалов:

• прочность и долговечность – жесткость конструкции гасит вибрации и шум при наборе воды, предотвращает прогибы и повреждения;
• теплоемкость – вода остывает в 2–3 раза медленнее, чем в стальной или акриловой ванне, обеспечивая энергоэффективность;
• эмалевое покрытие – спекается с чугунной основой при 800–900 °C, образуя прочный стеклоподобный слой, устойчивый к истиранию и бытовой химии;
• устойчивость к сильному нагреву – кухонная посуда выдерживает прямой огонь, не деформируясь со временем; формируется естественная антипригарная патина.

Часто задаваемые вопросы

В чем основное отличие чугуна от стали?

Главное различие — содержание углерода в чугуне: более 2,14%, а в стали — меньше. Благодаря этому чугун твердый и износостойкий, но более хрупкий. Он хуже поддается ковке и сварке, тогда как сталь более пластична и проще обрабатывается.

Можно ли расплавить чугун в домашних условиях?

Нет, для этого нужно специальное оборудование. Температура плавления зависит от вида чугуна: серый плавится при ~1150–1200 °C, белый — при более высоких температурах. Процесс требует использования печи, флюсов и строгих мер безопасности. Попытки расплавить чугун в бытовых условиях крайне опасны.

Почему чугунная посуда считается полезной для здоровья?

При готовке в чугунной посуде пища естественным образом обогащается микродозами железа, что важно для профилактики анемии. Сплав инертен, не выделяет токсинов при нагреве и служит десятилетиями при правильном уходе.

Как определить, что изделие сделано из чугуна, а не другого металла?

Обычно помогают следующие признаки:

• большой вес;
• литая фактура поверхности;
• глухой звук при постукивании;
• массивность;
• низкая пластичность.

Для точного определения лучше ориентироваться на маркировку или лабораторный анализ.

Можно ли сваривать чугунные детали?

Да, но это сложно. Обычно требуется предварительный подогрев, специальные электроды (например, никелевые) и контролируемое охлаждение. Без соблюдения технологии высок риск образования трещин.

Почему чугунные радиаторы считаются лучшими для отопления?

Чугунные радиаторы долго сохраняют тепло, устойчивы к коррозии и перепадам давления, а срок службы превышает 50 лет. Они совместимы с любым типом теплоносителя, хотя и имеют больший вес по сравнению с аналогами из других материалов.

Автор материала

Александр Осенев

Начальник цеха металлообработки и резки металлопроката
