Лазерная резка металла: принцип работы и сравнение с плазменным раскроем

Плазменная и лазерная резка — два распространённых способа обработки металла, которые применяют в современной промышленности. Обе технологии помогают раскраивать листовые заготовки, но используют разные источники энергии и отличаются требованиями к материалу и точностью. Поэтому выбор метода зависит от многих параметров, среди которых выделяются толщина и сложность заготовок.

Лазерная резка: технология и оборудование

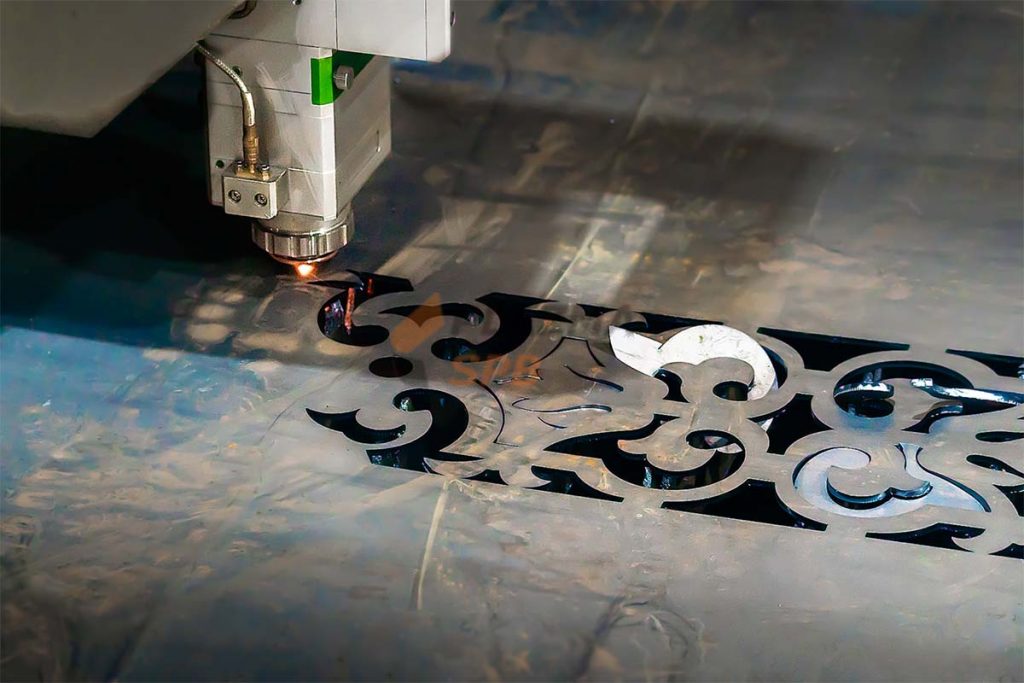

Лазерная резка — это бесконтактный способ разделения материала на части с помощью сфокусированного луча. При обработке заготовка поглощает энергию излучения и нагревается. Основным механизмом разделения металла становится плавление, а локальное испарение также может происходить в зоне воздействия луча. Образовавшийся расплав из зоны реза удаляет поток газа.

Технологию применяют для конструкционной и нержавеющей стали, алюминия, латуни и других металлов. Высокопроизводительные установки используют для работы с древесными плитами, стекловолокном, оргстеклом и полимерами. При этом оборудование выполняет прямые и фигурные резы, создаёт сложные контуры и небольшие отверстия с высокой точностью.

Для раскроя применяют установки с разными источниками излучения. Твердотельные лазеры, в том числе волоконные, формируют луч с помощью твёрдой активной среды. Ещё один распространённый вариант — газовые лазеры, например CO₂-лазеры с газовой смесью в качестве активной среды. Выбор оборудования зависит от материала и требований к готовой детали.

На качество обработки влияют мощность установки, фокусировка луча и выбранный режим. При правильной настройке можно подобрать параметры раскроя и получить ровный рез без лишнего нагрева поверхности. В отличие от механического инструмента, лазерный луч не соприкасается с заготовкой, поэтому риск механического повреждения поверхности снижается.

Плазменная резка: особенности подхода

Плазменная резка — это способ термического раскроя, при котором металл разделяется под воздействием высокотемпературной струи ионизированного газа. В плазморезе между электродом и заготовкой возникает электрическая дуга, которая переводит рабочий газ в состояние плазмы. Образовавшийся поток расплавляет материал в зоне реза, выдувает расплав и формирует кромку.

Для плазменного раскроя используют ручные и автоматизированные установки. Ручные плазморезы применяют для локального раскроя и отдельных операций, а станки с автоматическим управлением — для серийного изготовления деталей. В производстве часто встречаются установки с ЧПУ: программа задаёт траекторию движения плазмотрона, а параметры обработки настраивают с учётом материала и его толщины. Технология подходит для электропроводных материалов, включая углеродистую и нержавеющую сталь, алюминий и другие сплавы.

Различия и сходства лазерной и плазменной резки

Лазерная и плазменная резка относятся к термическим способам обработки металла. Обе технологии используют автоматизированное оборудование и помогают раскраивать серии заготовок.

К сходствам относятся:

1. Высокая скорость обработки. С помощью методов быстро выполняют раскрой металлических заготовок. При этом скорость зависит от материала, его толщины, мощности оборудования и режима работы.
2. Использование газа. При работе применяют газ, который удаляет расплав из зоны реза. В зависимости от технологии выбирают кислород, азот, аргон или сжатый воздух.
3. Применимость к разным материалам. Лазерный и плазменный раскрой используют для обработки углеродистой, нержавеющей и оцинкованной стали, алюминия и других сплавов.

При этом технологии различаются по способу влияния на деталь:

• лазерная резка применяет сфокусированный луч;
• плазменная резка основана на воздействии электрической дуги и высокотемпературной струи ионизированного газа.

Поэтому выбор технологии зависит от требований к готовой детали: лазер чаще используют там, где приоритетом являются точность и качество реза, а плазму — для раскроя более толстых заготовок.

Преимущества и ограничения технологий

Лазерная резка востребована там, где к готовой детали предъявляются высокие требования по точности и качеству обработки. Бесконтактное воздействие снижает риск повреждения поверхности, а небольшая ширина реза помогает сэкономить материал.

К преимуществам технологии относятся:

• высокая точность;
• ровная и чистая кромка;
• возможность выполнять сложные контуры и небольшие отверстия;
• минимальные потери материала;
• отсутствие механического воздействия на заготовку.

При этом у метода есть ограничения. Возможности лазерной системы зависят от её мощности и максимальной толщины обрабатываемого материала. Для разных металлов подбирают параметры и режимы работы, а ошибки в настройке могут повлиять на качество кромки.

Плазменная резка имеет другие сильные стороны. Часто её применяют для раскроя толстого электропроводного металла, в том числе когда нужно быстро обработать массивные заготовки.

Среди преимуществ плазменной технологии выделяют:

• возможность обрабатывать толстые металлические детали;
• высокую производительность;
• универсальность при работе со сплавами;
• эффективность по сравнению с традиционным распилом или шлифованием.

Ограничения плазмы связаны с качеством результата и областью применения деталей. По точности она уступает лазерной резке, а после раскроя иногда требуется постобработка кромки. Кроме того, способ подходит только для электропроводных материалов: например, его нельзя использовать для резки древесины и органического стекла.

Лазерная и плазменная резка: что выбрать

Универсального варианта для всех задач нет, потому что технологии рассчитаны на разные виды работ. При выборе важно учитывать то, какую деталь нужно получить, с каким материалом предстоит работать и насколько важны точность и качество обработки.

Нельзя сказать, что одна технология лучше другой. Лазерный и плазменный раскрой всё же решают разные задачи: первый подходит для точной обработки сложных деталей, второй — для производственной резки толстого металла и изготовления крупных конструкций.

Ищете лазерную резку металла в Санкт-Петербурге? Оставьте заявку на раскрой по чертежу: рассчитаем стоимость и согласуем параметры обработки.

FAQ: Часто задаваемые вопросы

Как работает лазер для резки металла?

Лазер формирует направленный световой луч за счёт усиления излучения. В установке для раскроя луч фокусируется на поверхности заготовки и передаёт ей энергию, вызывая локальное нагревание и плавление материала.

Как выбрать лазерную резку под конкретную задачу?

При выборе учитывают материал, толщину заготовки, сложность контура и требования к точности. Для тонкого листового металла, сложных форм и небольших отверстий лазер подходит лучше, а для толстых электропроводных заготовок стоит рассмотреть плазму.

Какой металл можно резать лазером?

Лазер используют для обработки стали, нержавейки, алюминия, латуни и других металлов. Возможность работы с конкретным материалом зависит от характеристик оборудования и требований к заготовке.

Есть ли ограничения, о которых стоит знать заранее?

Да. Например, для каждого металла нужно подбирать соответствующие параметры и режим обработки, потому что неправильная настройка может повлиять на качество реза.

Автор материала

Александр Осенев

Начальник цеха металлообработки и резки металлопроката
