Плазменная резка металла: методы, оборудование и преимущества технологии в современном производстве

Плазменная резка металла давно стала отраслевым стандартом, в котором качество кромки напрямую зависит от контроля физико-химических процессов. Физической основой является плазма — четвёртое агрегатное состояние материи, достигающее температуры свыше 30 000 °C. При подаче рабочего газа в плазмотрон электрическая дуга мгновенно ионизирует среду, превращая её в концентрированную режущую струю. Эта плазма локально нагревает поверхность, а высокоскоростной поток выдувает расплавленный металл из зоны обработки. В результате плазменная резка обеспечивает ровный контур без значительной тепловой деформации заготовки.

Часто возникает вопрос, для чего нужен плазморез в современном производстве. Он применяется для быстрого и точного раскроя токопроводящих металлов, позволяя обрабатывать как тонкие и плотные листы без существенной деформации.

В статье рассматривается принцип функционирования установок, приводится классификация ручных и автоматизированных методов, описываются критерии подбора аппарата под конкретные задачи и сравнение плазменной резки с лазерными и кислородными аналогами. Рекомендации опираются на многолетний производственный опыт: разберём, как настроить давление воздуха, выбрать расходники и отрегулировать силу тока, чтобы материал обрабатывался быстро, безопасно и с минимальными финансовыми затратами.

Плазменная резка остаётся оптимальным выбором, когда требуется универсальность. Грамотное управление параметрами плазмы гарантирует стабильное качество для любого металла.

Основные выводы:

• технология гарантирует высокоточный раскрой токопроводящих материалов;
• основа — ионизированная среда, достигающая 30 000 °C;
• сжатый поток формирует режущую струю, выдувающую расплав;
• правильный подбор рабочего комплекса гарантирует чистоту кромки и экономию.

Что такое плазменная резка металла

Плазменная резка — это термический метод разделения токопроводящих металлов с помощью направленной высокотемпературной струи. Ключевое отличие способа от обычного нагрева заключается в физическом состоянии рабочего тела: плазма переводит вещество в четвёртое агрегатное состояние материи, где свободные ионы концентрируют колоссальную энергию. Поэтому струя мгновенно прожигает заготовку, тогда как простой нагретый газ только поверхностно окисляет кромку.

Явление широко известно в природе и технике: от северного сияния до привычных люминесцентных ламп, неоновой рекламы и современных телевизионных экранов. В производстве плазменная резка использует контролируемый разряд в канале плазмотрона. Рабочий поток ионизируется, формируя стабильный факел. Материя локализованно проплавляется, а скоростной поток выносит расплав. В результате получается ровный шов с минимальной термической деформацией.

Что представляет собой плазма

Плазма — это четвёртое агрегатное состояние, формирующееся при интенсивной ионизации. Материя переходит в эту фазу, когда газ нагревается электрической дугой или экстремальной температурой. Образовавшиеся свободные заряды формируют высокую электропроводность.

В природе процесс наглядно демонстрируют молния и северное сияние. Северное сияние возникает при взаимодействии частиц с верхними слоями атмосферы. В технических устройствах аналогичные системы применяют люминесцентные лампы и неоновая реклама. Лампы эффективно преобразуют энергию, а неон создаёт устойчивое свечение. Современные телевизионные экраны также используют контролируемый разряд: точно передают изображение благодаря постоянной ионизации пикселей.

Для металлообработки электропроводность остаётся фундаментальным условием. Плазма замыкает цепь между электродом и заготовкой, позволяя токопроводящему материалу нагреваться. Среда в плазмотроне превращается в концентрированный факел, который локально проплавляет структуру. Материя переходит в жидкую фазу, а разогретая направленная струя выдувает расплав. Плазма сохраняет концентрацию энергии, газ поддерживает давление, поэтому деформация исключена.

Управляемая ионизация сохраняет стабильными режимы резки и превращает физические свойства среды в высокоэффективный инструмент для точного промышленного раскроя.

Принцип работы плазменной резки

Принцип действия системы строится на последовательном преобразовании энергии. Технологический цикл включает следующие этапы:

1. Подача газа: в канал направляется сжатый воздух или технический азот.
2. Зажигание дуги: между электродом и заготовкой возникает электрический разряд.
3. Замыкание цепи: осуществляется через кабель масса, как и возврат тока к источнику питания.
4. Ионизация: нагрев и превращение в электропроводный канал.
5. Формирование струи: плазмотронная головка сужает сопло, ускоряя струю.
6. Разделение: металл мгновенно плавится и выдувается давлением.

Плазменный резак остаётся стабильным благодаря точной калибровке параметров. Плазмотрон резак формирует концентрированный факел, где температура в зоне реза достигает 20 000–30 000 °C. Металл не просто переходит в жидкую фазу: газ создаёт избыточное давление, активно выносящее расплав из щели. Повышенная кинетическая энергия предотвращает образование грата и формирует ровную кромку. Воздушный поток охлаждает сопло, азот защищает торец от окисления. Плазморез контролирует скорость подачи, плазмотронная головка удерживает геометрию дуги, а направленный поток гарантирует чистоту шва. Металл обрабатывается равномерно, азот стабилизирует плавление, струя завершает рабочий цикл. Комплексное взаимодействие компонентов минимизирует термические деформации.

Методы запуска процесса резания

Инициация режущего движения определяет стабильность технологического цикла. Конструкция предусматривает три варианта запуска:

• контактный способ требует касания электрода к детали, где возникающая искра мгновенно замыкает цепь;
• высокочастотный поджиг создаёт бесконтактную среду, где дуга активируется дистанционно через импульсный генератор.
• пилотная схема поддерживает предварительный канал, пока дуга не перейдёт на деталь.

Варианты отличаются по применимости, износу расходников и удобству. Контактный запуск экономит ресурс, но подходит только для ровных поверхностей. Высокочастотный старт универсален, но требует защиты от помех. Пилотный вариант нужен для сеток, исключая обратный пробой.

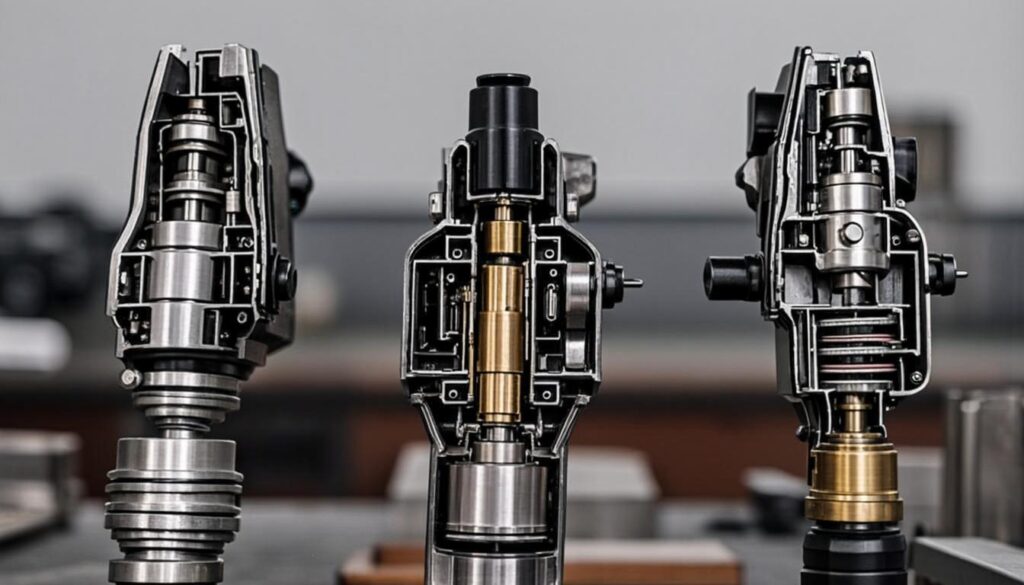

Плазмотронная головка является ключевым узлом, который объединяет физику электрического разряда и систему управления. Внутри корпуса происходит пробой межэлектродного зазора, формируется дуга и выравнивается температурное поле. Одновременно регулируется подача газа, что позволяет стабилизировать тепло.

По мере выхода дуги на рабочую мощность положение сопла фиксируется, создавая оптимальные условия для резки плазмой. Инициация разряда запускает процесс, а сама дуга поддерживает непрерывное плавление, в то время как элементы конструкции отводят избыточное тепло. Точная настройка зазора влияет на глубину проплавления и качество реза, а контроль электрических параметров обеспечивает стабильность работы.

Завершающий этап связан с синхронизацией импульсов и равномерным распределением энергии, благодаря чему достигается устойчивый нагрев и предсказуемый результат.

В чём состоит особенность плазменной резки

Уникальность подхода определяется физическими параметрами. Ключевые особенности выделяют следующие преимущества:

• плазменная резка обрабатывает любые токопроводящие сплавы, тогда как газовая — ограничена окислением;
• черные металлы разделяются стандартно, при этом плазма уверенно режет цветные заготовки;
• температура плазменного факела превышает 30 000 °C, благодаря чему обработка показывает высокую скорость;
• точная лазерная резка гарантирует геометрию, однако плазма выигрывает на толстых листах;
• стоимость расходников доступна, поэтому такой раскрой остаётся промышленным стандартом.

Плазменная резка заметно отличается от альтернативных способов, таких как лазерная резка и газовая резка. В отличие от газовой технологии, требующей предварительного нагрева и замедляющей производственный цикл, плазма отвечает за скорость. Лазерные установки демонстрируют точность, но ограничены по толщине обрабатываемого материала и остаются дорогостоящими.

При работе с чёрными металлами подход не требует сложной подготовки поверхности и сохраняет скорость резки. Газовая резка оказывается малоэффективной для нержавеющих и цветных сплавов, тогда как плазма успешно справляется с этими задачами. Лазер сохраняет свои позиции в сегменте тонколистового проката, но в области средних и больших толщин уступает по производительности.

Технология плазменной резки занимает промежуточное положение: сочетает доступную стоимость, высокую скорость и широкую применимость.

Температуры методов термической резки

Основные методы плазменной резки

Выбор режима резки определяется динамикой процесса. В современном раскрое доминируют два направления: воздушно-плазменная резка и газопламенная резка. Ключевое различие заключается в составе. Воздушно-плазменная технология использует обычный воздух, что радикально снижает эксплуатационные затраты. Сжатый газ обеспечивает постоянную ионизацию и достаточную тепловую мощность. Газопламенный подход задействует техническую среду, повышая чистоту кромки. Инертный поток минимизирует окисление и выравнивает температурный профиль.

Логика подбора техники строго привязана к химическому составу элемента. Углеродистая сталь эффективно разделяется воздушным потоком, где воздушно-плазменная резка демонстрирует максимальную производительность. Алюминий требует защитной атмосферы, поэтому газопламенная резка предотвращает спекание оксидной плёнки. Нержавеющие сплавы и медь аналогично чувствительны к перегреву, из-за чего газ остаётся безальтернативным решением. Воздух нужен для чёрного проката, но быстро окисляет цветные поверхности.

Итоговое соответствие очевидно: сталь → воздушно-плазменная резка; алюминий, нержавейка, медь → газопламенная резка. Первый вариант позволяет снизить затраты и подходит для массовых задач, а второй обеспечивает ровную кромку.

Роль среды также различается: газ помогает стабилизировать факел и контролировать параметры реза, тогда как воздух делает процесс более быстрым и доступным. При этом сталь всегда демонстрирует предсказуемое поведение, а алюминий требует более точного подбора условий из-за своей теплопроводности.

В производственной практике воздушно-плазменный способ чаще используется для серийных операций, тогда как газоплазменный сохраняет преимущества в задачах по производству чистового реза стали. Правильная настройка параметров позволяет компенсировать особенности материала.

Воздушно-плазменная резка: особенности и применение

Воздушно-плазменная резка основана на ионизации сжатого воздуха электрической дугой, в результате чего формируется высокотемпературный факел. Отсутствие необходимости в газовых баллонах делает технологию более экономичной и удобной в эксплуатации. Метод применяется при обработке стали, алюминия и меди толщиной до 50–60 мм.

Подход сочетает в себе несколько ключевых особенностей:

• воздушный луч обеспечивает быстрый запуск и доступность расходников;
• сталь режется быстро и качественно;
• алюминий при корректных настройках сохраняет геометрию;
• способ позволяет заметно снизить производственные затраты.

При этом следует учитывать ограничения:

• при работе с нержавеющими сплавами возможно окисление кромки;
• качество шва уступает альтернативным вариантам.

Сравнение компонентов показывает, что азот обеспечивает более чистый рез без окалины, снижает нагрев и улучшает результат обработки алюминия, но при этом увеличивает его себестоимость. Воздушно плазменная резка остаётся более быстрым и экономичным решением.

На практике выбор зависит от задач: сталь режется предсказуемо, алюминий требует более точной настройки параметров. Азот улучшает гладкость кромки и чистоту реза, тогда как воздушный луч обеспечивает простоту, скорость и снижение затрат, оставаясь базовым вариантом для массового производства.

Газоплазменная резка и используемые газы

Газоплазменная резка основана на точном подборе среды, потому что газ определяет механизм явления и результат работы. Его выбор зависит от ряда ключевых факторов:

• химического состава сплава и его теплопроводности;
• требований к чистоте кромки и отсутствию окислов;
• толщины обрабатываемой детали;
• экономической эффективности и доступности расходников.

В зависимости от задачи применяются разные компоненты. Кислород ускоряет процесс раскроя углеродистой стали за счёт экзотермической реакции и повышает производительность. Азот создаёт инертную среду, предотвращая образование нагара и сохраняя чистоту кромки, особенно при работе с нержавеющими и цветными металлами. Аргон используется в смесях для стабилизации дуги и защиты реакционно-активных материалов, таких как титан. Водород в комбинации с аргоном повышает температуру факела.

В целом технология требует баланса между скоростью и затратами: активные газы применяются для повышения производительности, а инертные — для получения чистой кромки. При корректной настройке параметров Газоплазменная резка обеспечивает предсказуемый результат и остаётся универсальным промышленным решением. Также важно учитывать стабильность струи и состояние сопла, так как эти факторы напрямую влияют на равномерность дуги. Критично и соблюдать правильное давление воздуха для плазмореза, чтобы исключить колебания и перегрев зоны реза.

Основные газы

Аппараты для плазменной резки металла

Современное производство использует три класса установок для резки металла. Ручные инверторные аппараты применяются для мобильных и ремонтных задач, механизированные портальные системы обеспечивают стабильную линейную точность, а автоматизированные ЧПУ-комплексы рассчитаны на серийное и массовое производство.

Базовая схема таких систем включает четыре основных узла: источник питания, плазмотрон, систему подачи газа и блок управления. Подключается плазморез к однофазной или трёхфазной сети в зависимости от мощности установки. Источник питания формирует устойчивую дугу и передаёт энергию в систему, а плазмотрон резак преобразует её в направленный поток, от которого зависит состояние реза металла. В результате за счёт плазменного резака формируется стабильная работа.

Грамотный выбор комплекса выполняется последовательно:

1. Оценка объёмов производства и толщины заготовки.
2. Подбор мощности источника питания под конкретный компонент.
3. Выбор плазмотрона и сопла в зависимости от требуемого качества реза.
4. Настройка подачи воздушного потока или инертной среды.
5. Калибровка скорости реза и силы тока.

Расходные элементы напрямую влияют на стабильность механизма: электрод поддерживает дугу, сопло формирует форму струи, а завихритель распределяет энергию. При правильной эксплуатации рез остаётся ровным, а своевременная замена компонентов предотвращает перегрузки аппарата.

Согласованная работа узлов поддерживает устойчивый процесс: источник питания компенсирует перепады, плазмотрон удерживает фокусировку струи, а подача сжатого воздуха охлаждает зону обработки и завершает цикл без деформации. Также важна регулярная диагностика системы, контроль износа расходников и точная настройка параметров, что повышает стабильность в длительных производственных циклах.

Как выбрать плазморез для разных задач

Выбор установки для резки металла определяется набором технических параметров, которые необходимо учитывать ещё на этапе проектирования системы. При выборе плазмореза следует ориентироваться на основные критерии оценки качества:

• сила тока, определяющая максимальную толщину реза: около 40 А позволяет работать с толщиной до 10 мм, а 100 А — до 30 мм;
• химический состав материала, влияющий на настройки плазмотрона и выбор газовой среды;
• тип подключения к сети: плазморезы подключаются к однофазной линии в бытовых условиях и к трёхфазной — в промышленных;
• показатель ПВ (продолжительность включения), задающий допустимую интенсивность работы: для непрерывных циклов требуется уровень от 60%;
• совместимость с ЧПУ-столом, определяющая возможность интеграции в автоматизированные линии и цифровое управление.

В системе ключевую роль играет источник питания, который формирует стабильную дугу и передаёт энергию на плазмотрон. Он компенсирует перепады напряжения и сохраняет устойчивость процесса. Плазмотрон, в свою очередь, фокусирует поток и влияет на точность реза, а металл при этом нагревается и разделяется без значительных деформаций.

При постоянной нагрузке критически важен достаточный ПВ: его недостаток приводит к перегреву узлов. Поэтому регулярная настройка и контроль технического комплекса позволяют поддерживать стабильность параметров, корректную работу плазмотрона и точную геометрию реза. Источник питания и система управления синхронизируются между собой с равномерной подачей энергии на протяжении всего рабочего цикла.

Технологические преимущества плазменной резки

Технологическое преимущество подхода определяется совокупностью его эксплуатационных характеристик. Плазменная резка сочетает производительность, универсальность и доступность, что делает её одним из наиболее сбалансированных решений для резки металла.

Ключевые преимущества выделяют в сравнении с другими способами:

• плазменная резка быстрее, чем газовая резка, и при средних толщинах приближается по скорости к лазерной резке;
• одна установка позволяет обрабатывать чёрные металлы, алюминий, медь и латунь без смены сложной оснастки;
• зона термического влияния меньше, чем при кислородной резке, что лучше сохраняет структуру металла;
• плазморез требует меньших стартовых вложений по сравнению с лазерными комплексами;
• в отличие от гидроабразивной резки, не требует сложной подготовки поверхности и справляется даже с окрашенным листовым металлом.

На практике выбор всегда зависит от задач: лазер максимально точен, но ограничен стоимостью и толщиной листа; газ требует предварительного нагрева и снижает общую скорость производства; гидроабразивный метод даёт неизменное качество без термовоздействия, но отличается низкой производительностью и высокой ценой эксплуатации.

Плазменная резка занимает промежуточное положение, объединяя скорость, универсальность и экономичность. При корректной настройке параметров и стабильности плазмореза деформация минимальна, а повторяемость при серийном производстве высока. Техника позволяет эффективно работать в условиях загрязнённой поверхности и снижает требования к предварительной обработке металла, что ускоряет производственный цикл.

Сравнение с другими методами

Плазменная резка находится между основными способами раскроя металла, сочетая производительность и универсальность. В сравнении с лазерной резкой она уступает по точности (ширина реза около 1,5–3 мм против 0,2–0,5 мм), но выигрывает по стоимости аппарата и возможностям работы с большой толщиной.

По сравнению с газовой резкой, которая требует предварительного подогрева и в основном применяется для углеродистых сплавов, такой подход более универсален и эффективен при обработке цветных металлов. В отличие от кислородной резки, уменьшается зона термического влияния, что особенно важно для тонких и ответственных деталей. При плазменной резке сохраняется стабильный разделительный рез стали с минимальной зоной термического влияния.

Гидроабразивная резка, хотя полностью исключает тепловое воздействие, значительно уступает по скорости и имеет большие эксплуатационные затраты, поэтому чаще используется в специализированных задачах, а не в серийном производстве.

Для диапазона толщин примерно 1–60 мм технология остаётся наиболее сбалансированным решением. Она эффективно обрабатывает чёрные металлы, а также алюминий и нержавеющую сталь, позволяя одной установке закрывать широкий спектр производственных задач.

Методы резки

Часто задаваемые вопросы

Что такое плазменная резка?

Плазменная резка представляет собой надёжный способ разделения токопроводящих металлов направленной ионизированной струёй. Температура плазмы достигает 30 000 °C, что позволяет быстро и точно расплавить заготовку. Сжатый газ активно выдувает расплавленный металл из зоны обработки, формируя ровный и качественный рез без значительных деформаций.

Как работает раскрой плазмой?

Газ подаётся в плазмотрон, где электрическая дуга ионизирует его, создавая плазменную струю. Она плавит металл, а поток из сопла выдувает расплав. Резак отвечает за стабильный процесс даже при работе с нержавеющей сталью или алюминием, гарантируя чистоту кромки.

Какие преимущества такого раскроя?

Плазменная резка отличается скоростью, универсальностью и минимальной зоной термического влияния по сравнению с газовой. Технической комплекс дешевле лазерных аналогов, а плазмотрон резак позволяет обрабатывать разнообразные металлы: сталь, алюминий, медь и их сплавы. Это снижает производственные затраты и ускоряет выпуск качественной продукции.

Для чего нужен плазморез?

Аппарат используется для раскроя токопроводящих материалов с высокой скоростью и точностью. Он позволяет выполнять чистовую обработку, в зависимости от настроек оборудования и типа используемого газа.

Какую толщину металла режет плазма?

Бытовые плазморезки режут металл толщиной до 20–30 мм. Промышленные установки с мощным источником питания обрабатывают детали до 80–150 мм. Точные параметры зависят от типа среды и характеристик системы. При правильном подборе расходных материалов, силы тока и давления газа качество реза остаётся стабильным даже на предельных толщинах.

Какой металл нельзя резать плазморезом?

Плазменная резка не применяется для неэлектропроводящих материалов: пластика, дерева, стекла. Плазмотроны эффективны только с токопроводящими металлами. Обработка высоколегированных сплавов свыше 100 мм требует специальных газовых смесей и профессионального аппарата. Кроме того, при работе с толстостенными заготовками важно контролировать скорость перемещения резака и состояние электрода для сохранения ровной кромки.

Автор материала

Александр Осенев

Начальник цеха металлообработки и резки металлопроката
