Гибка металла: производственные особенности, этапы работ, преимущества и сферы применения

15 мин

Гибка металла — это высокоточный технологический процесс металлообработки, в основе которого лежит управляемая пластическая деформация металла.

В отличие от упругой гибки, при которой заготовка полностью восстанавливает исходную геометрию после снятия усилия, пластическое формование фиксирует новую форму благодаря превышению предела текучести металла в зоне гиба. Метод позволяет формировать сложные объёмные детали с заданными углами без разрывов. При этом сохраняются механические свойства и внутренняя кристаллическая структура сплава. Равномерное распределение напряжений по сечению исключает возникновение скрытых дефектов и гарантирует стабильную повторяемость изделий в условиях массового производства. Точный контроль силовых параметров и геометрии оснастки компенсирует эффект пружинения (springback), который часто сопровождается потерей точности углов. Современные системы автоматизации обеспечивают программирование сложных многошаговых траекторий. Это сокращает время наладки и повышает производительность цеха.

В статье рассматриваются физические принципы формирования нейтральной линии и систематизируются существующие виды обработки по типу силового воздействия и применяемому инструменту. Также анализируются конструктивные особенности современных механизмов и пошагово разбирается технологический цикл подготовки чертежей, раскроя и выполнения операций. Освоение этих знаний необходимо технологам и конструкторам для оптимизации производственных линий, минимизации брака и выбора экономичного способа изготовления сложных металлических компонентов.

Основные выводы:

  • процесс основан на управляемой пластической деформации без разрушения внутренней структуры металла;
  • технология позволяет формировать объёмные изделия с сохранением прочности;
  • превышение предела упругости обеспечивает фиксацию формы после снятия нагрузки;
  • выбор оборудования и режимов определяется толщиной, материалом и допуском угла изгиба.

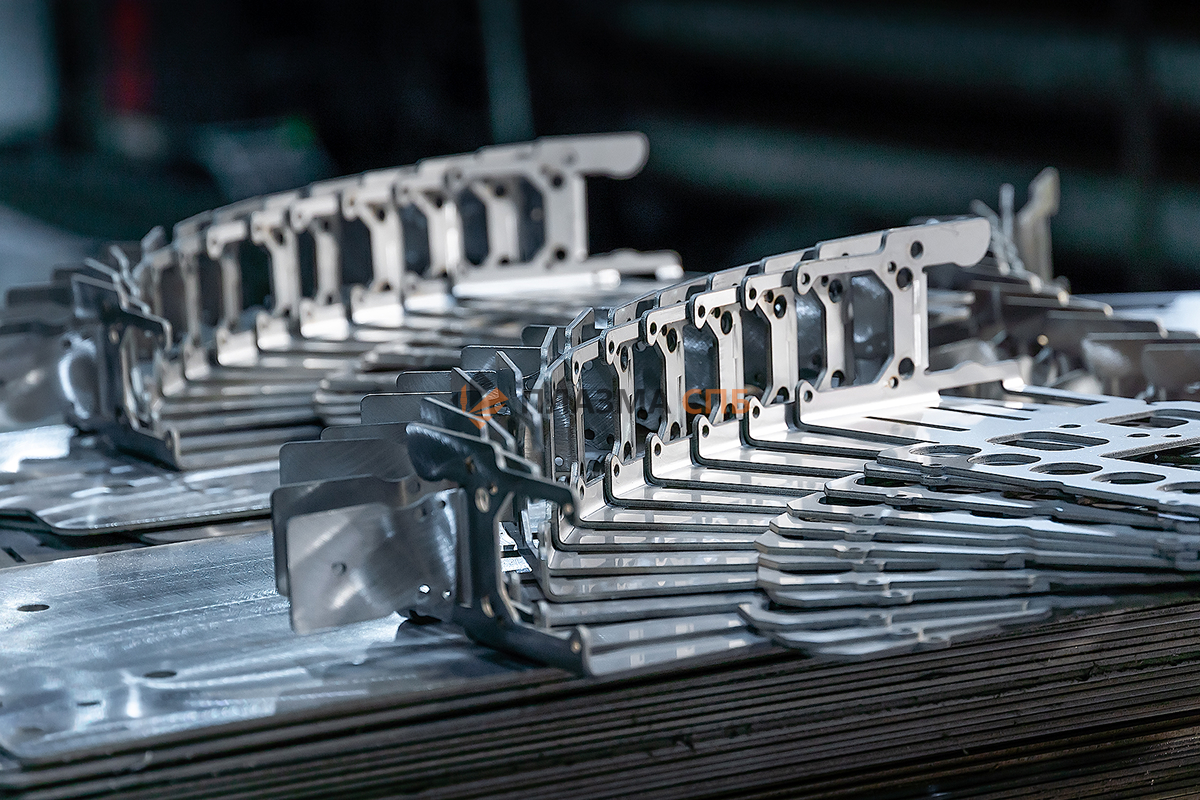

Что такое гибка металла и её назначение

Гибка металла представляет собой специализированный технологический процесс, который отличается от резки или объёмной штамповки. В отличие от методов, предполагающих отделение части металла или его интенсивное сжатие в замкнутой матрице, эта операция сохраняет целостность компонента, изменяя только его пространственную конфигурацию. Практическое назначение технологии заключается в быстром преобразовании плоских листов в детали сложной геометрии. К ним относятся угловые профили, коробчатые корпуса, изогнутые трубы и несущие кронштейны. Физическую основу техники составляет управляемая гибка листового металла, при которой приложенное усилие стабильно превышает предел упругости сплава. В зоне деформации происходит перемещение кристаллических дислокаций и переориентация зёрен. Это прочно фиксирует новую форму даже после снятия нагрузки. Внутренние напряжения распределяются предсказуемо. Наружный слой подвергается растяжению, тогда как внутренний — сжатию. При этом нейтральная ось сохраняет первоначальную длину без разрывов волокон. Благодаря отсутствию термического воздействия и механического удаления, металлообработка обеспечивает высокую точность размеров, минимальный процент брака и экономичность в серийном производстве.

Технология применяется в различных отраслях промышленности:

  • строительство — фасадные кассеты, кровельные элементы, металлические каркасы, водостоки;
  • машиностроение — рамы, шасси, кронштейны, защитные кожухи, элементы подвески;
  • приборостроение — корпуса электроники, монтажные панели, шкафы управления, радиаторы;
  • мебельная промышленность — металлические основания, опорные конструкции, декоративные элементы, фурнитура;
  • вентиляция — герметичные воздуховоды, отводы, переходники сложной формы, диффузоры.

Основные принципы процесса гибки металла

При изгибе заготовки в поперечном сечении мгновенно возникают разнонаправленные механические силы. Наружные слои металла подвергаются интенсивному растяжению, а внутренние испытывают мощное сжатие. Между этими противоположно нагруженными областями располагается нейтральная линия — виртуальная плоскость нулевой деформации, где длина металлических волокон сохраняется неизменной. По траектории этой оси конструкторы рассчитывают длину развёртки исходного компонента для обеспечения точности геометрических размеров готового изделия. Положение линии смещается к внутренней поверхности при уменьшении радиуса, что нужно учитывать в расчётах.

Фундаментальным условием успешного формования является преодоление предела текучести сплава. До достижения критического порога возникает только упругая деформация, при которой геометрия полностью восстанавливается сразу после прекращения воздействия инструмента. Чтобы закрепить новый контур, необходимо инициировать пластическую деформацию металла, вызывающую смещение кристаллических зёрен. Глубина проникновения этой активной зоны зависит от прилагаемого усилия и упругих характеристик металла. После снятия нагрузки происходит частичное пружинение, требующее компенсации при настройке.

Главным технологическим параметром, связывающим теоретическую механику с практическими расчётами, остаётся радиус гибки. Слишком малый радиус провоцирует истончение и разрыв наружного слоя, а чрезмерно большая — приводит к избыточному пружинению и потере точности угла. Корректный подбор этого значения обеспечивает правильное распределение напряжений и высокое качество без микротрещин. Оптимальное значение обычно составляет 0,5–2 толщины листа в зависимости от марки сплава.

Влияние радиуса гиба

Радиус гибки является ключевым технологическим параметром, напрямую определяющим качество и прочность готового изделия. Недостаточный радиус провоцирует концентрацию напряжений в наружном слое элемента, что приводит к образованию микротрещин и последующему разрушению металла. Чрезмерно большой радиус, напротив, вызывает избыточное пружинение и потерю чёткости угловых размеров, требуя дополнительной калибровки.

Минимальный радиус изгиба зависит от пластических свойств конкретного металла: для высокопластичных сплавов, таких как алюминий и медь, допустимые значения составляют 0,5–1×толщины листа, тогда как для хрупких марок — высокоуглеродистой стали или дюралюминия — требуется запас 2–3×толщины. Выбор пуансона и матрицы должен соответствовать заданному значению, иначе возникает неравномерное распределение напряжений. Кроме того, оптимальная длина упрощает последующие операции сварки и покраски и предотвращает отслоение покрытий в зонах максимального гиба.

Практическая рекомендация: при расчёте развёртки всегда закладывайте коэффициент запаса 10–20% относительно табличного минимума, особенно при работе с закалёнными или наклёпанными заготовками. Это компенсирует вариации механических свойств в пределах одной партии и обеспечит стабильное качество серии без брака.

Минимальные углы гиба

МатериалТолщина листа, ммМинимальный радиус, ммКоэффициент (×толщины)
Алюминий Al-Mg (5000 серия)0,5–2,00,5–1,00,5–1×
2,0–6,02,0–4,0
Медь мягкая (annealed)0,5–3,00,5–1,50,5×
3,0–8,01,5–4,00,5–1×
Сталь низкоуглеродистая (St3, DC01)0,5–2,00,5–1,00,5–1×
2,0–6,02,0–3,0
6,0–12,06,0–12,01–1,5×
Нержавеющая сталь (AISI 304, 316)0,5–2,01,0–2,01–1,5×
2,0–6,03,0–6,01,5×
6,0–10,09,0–15,01,5–2×
Сталь высокоуглеродистая (C > 0,6%)1,0–3,03,0–6,02–3×
3,0–8,09,0–18,02,5–3×
Дюралюминий (D16, 2024)1,0–3,03,0–6,02–3×
3,0–6,09,0–15,02,5–3×
Титан (Grade 2, 5)1,0–3,03,0–6,02–4×
3,0–6,09,0–18,03–4×

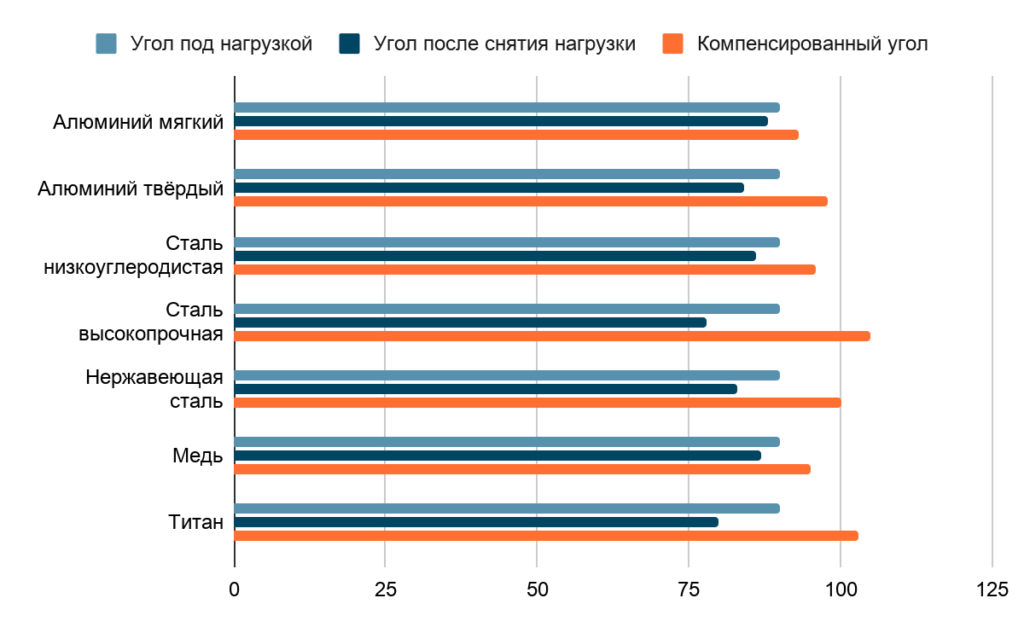

Возврат после снятия нагрузки (пружинение)

Пружинение (springback) — это упругий возврат металла после снятия рабочего усилия, из-за которого фактический угол гиба стабильно оказывается меньше заданного в чертеже. Величина эффекта зависит от механических характеристик материалов и выбранного радиуса. Высокопрочные и легированные стали демонстрируют значительный возврат до 15°, тогда как мягкие алюминиевые сплавы — минимальный, обычно не превышающий 2–3°. Увеличение радиуса изгиба пропорционально усиливает проявление упругих сил.

Для нейтрализации дефекта применяют проверенные методы компенсации. Наиболее распространён избыточный изгиб, когда заготовку изначально деформируют на угол, превышающий целевой на расчётную величину возврата. Инженеры также используют поправочные коэффициенты, закладываемые в управляющую программу на этапе подготовки чертежа. Калибровка под высоким давлением обеспечивает полный контакт детали с матрицей, механически подавляя остаточную упругость и формируя чёткий угол. Современные станки с ЧПУ автоматически корректируют траекторию пуансона.

Точная настройка технологических параметров позволяет заранее прогнозировать поведение сплава и гарантировать соответствие изделий инженерным допускам без ручного дорабатывания.

Коэффициент пружинения

МатериалПредел текучести, МПаУгол пружинения (при R/t=1)Угол пружинения (при R/t=4)Коэффициент компенсации
Алюминий Al-Mg (5052)90–1201–2°3–5°1,02–1,05
Алюминий дюралюминий (2024)280–3504–6°10–14°1,10–1,18
Медь мягкая (annealed)70–1101–2°2–4°1,02–1,04
Медь твёрдая (hard)250–3503–5°7–12°1,08–1,15
Сталь низкоуглеродистая (St3, DC01)180–2402–3°5–8°1,05–1,10
Сталь конструкционная (S355)320–3804–6°9–13°1,10–1,15
Сталь высокопрочная (HSS)550–7007–10°15–20°1,15–1,25
Нержавеющая сталь (AISI 304)220–2803–5°8–12°1,08–1,15
Нержавеющая сталь (AISI 430)300–3805–8°12–18°1,12–1,22
Титан (Grade 2)280–3504–6°10–14°1,10–1,16
Титан (Grade 5, Ti-6Al-4V)830–9008–12°18–25°1,18–1,30

Углы гиба

Виды гибки металла и их специфика

Современные методы гибки позволяют решать задачи различной сложности при выборе оптимального подхода под конкретные условия. В производственной практике применяются три основных способа:

  • свободная гибка, при которой угол формируется за счёт глубины хода пуансона без жёсткого контакта с дном матрицы;
  • гибка в матрице, обеспечивающая полную калибровку профиля;
  • роликовая гибка, предназначенная для создания плавных криволинейных поверхностей разной длины.

Выбор технологии зависит от требуемой точности, объёма партии, физико-механических свойств сплава и сложности формы. Гибка металла свободным способом отличается минимальным временем наладки, но даёт большую погрешность угла. Калибровка требует точного подбора оснастки, но гарантирует ровную кромку и соответствие размеров. Роликовый метод подходит для непрерывного профилирования, но предполагает специализированные устройства. Грамотная оценка этих факторов помогает технологам балансировать между скоростью и качеством.

Виды гибки

ПараметрСвободнаяС матрицейРоликовая
Точностьсредняя (±1–2°)высокая (±0,25–0,5°)средняя (±0,5–1°)
Сложность настройкинизкая — быстрая переналадкавысокая — точный подбор оснасткисредняя — настройка валков
Тип материаловсталь, алюминий, медь до 6 ммвысокопрочные стали, нержавейка, материалы с большим пружинениемлистовой металл, профили, трубы
Типичные изделияуголки, кронштейны, коробакорпуса приборов, прецизионные детали, сериитрубы, арки, обечайки, резервуары

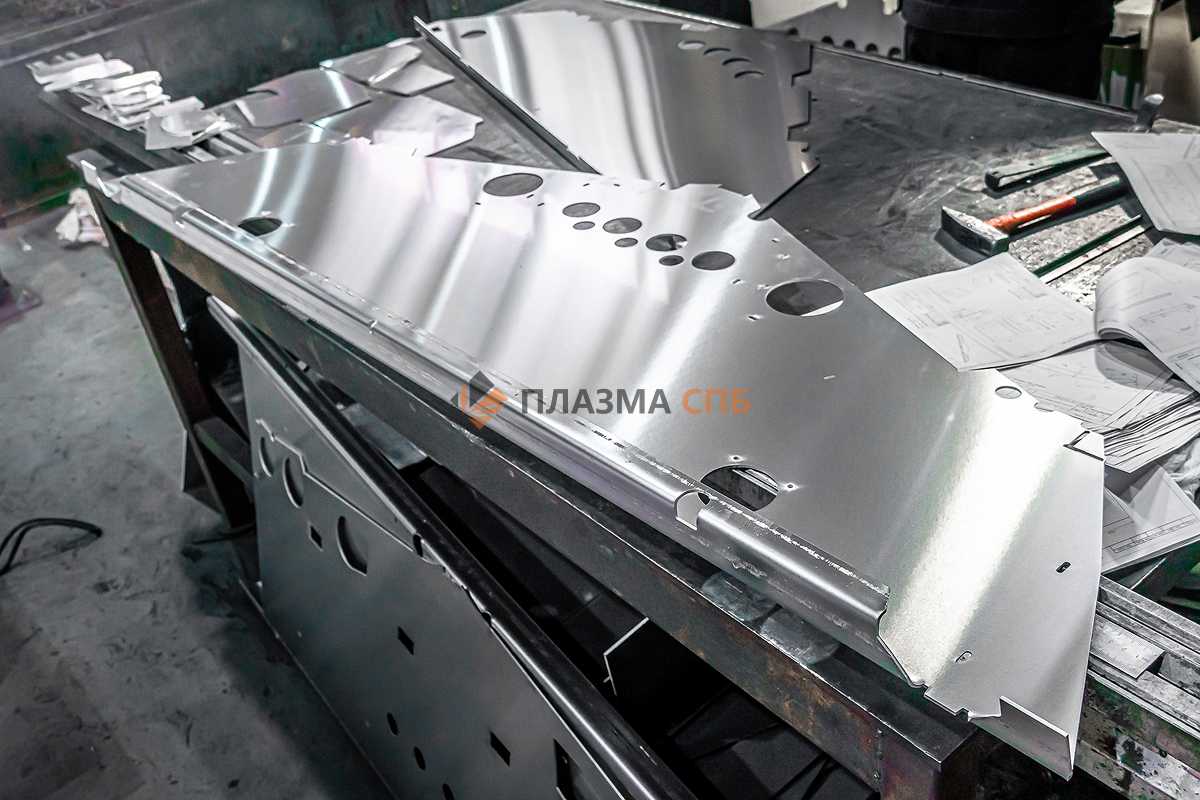

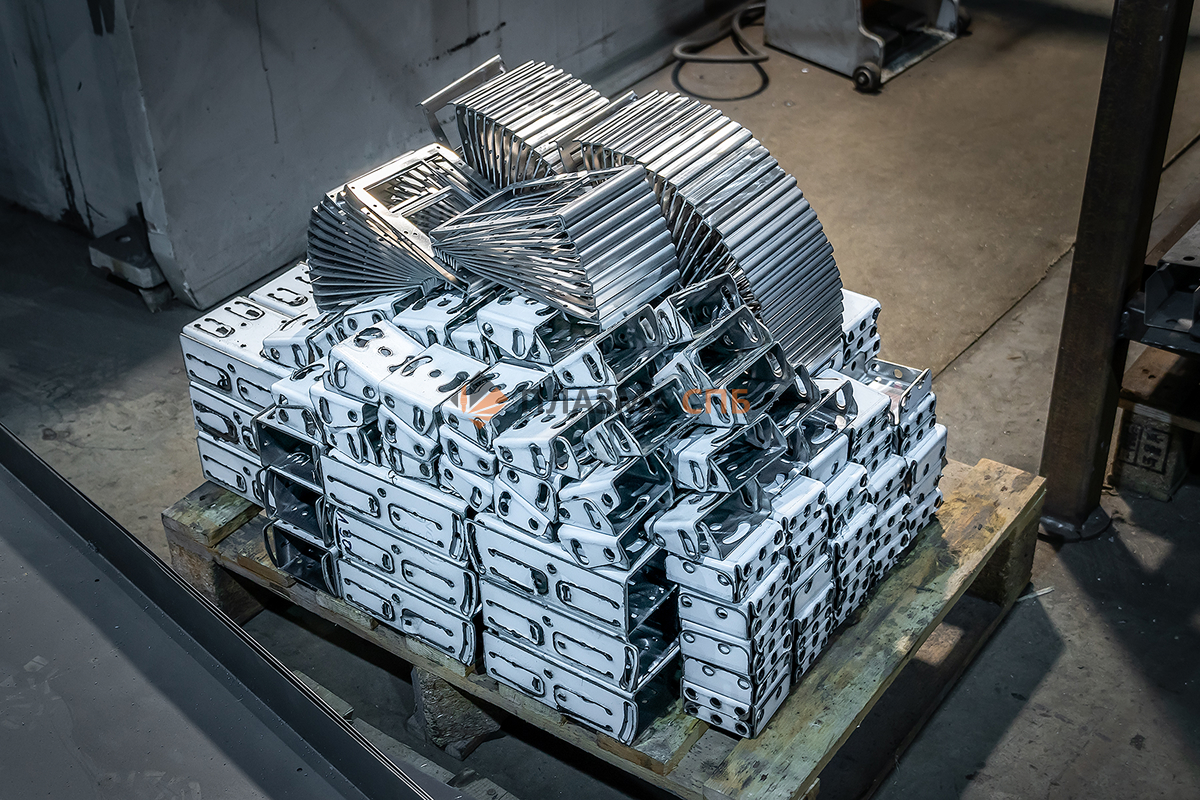

Плоская гибка металла

Плоская деформация применяется для изготовления деталей с прямыми углами и ровными гранями: уголков, коробов, корпусов приборов и кровельных элементов. К этапам её выполнения относят:

  1. Расчёт длины развёртки с учётом положения нейтральной оси.
  2. Установку заготовки и фиксацию задними упорами.
  3. Настройку прибора под конкретный листовой металл и заданный радиус.
  4. Контрольный гиб и программную компенсацию пружинения.
  5. Запуск серийной обработки с периодическим контролем геометрии.

Основой процесса служит свободная гибка, при которой пуансон вдавливает элемент в V-образную матрицу без полного контакта. Угол гибки регулируется глубиной хода инструмента, что упрощает наладку, но допускает погрешность из-за пружинения. Альтернативой является гибка с матрицей (калибровка), где деталь получает полное сжатие по всей поверхности, гарантируя точность и минимизируя упругий возврат.

Выбор технологии определяется двумя факторами. При допуске ±1° и мелкосерийном производстве оптимален свободный способ: быстрая переналадка и универсальная оснастка. Для допусков ±0,25° и партий свыше 100 штук необходима калибровка: исключает разброс углов, но требует индивидуального инструмента под каждый радиус. Также учитывают тип металла: мягкие сплавы допускают процесс свободной деформации, а высокопрочным сталям нужна калибровка для компенсации пружинения.

Радиусная гибка металла

Радиусная гибка направлена на создание криволинейных деталей с постоянным радиусом кривизны. Например: дуг, окружностей, цилиндрических и конических поверхностей. Основной технологией служит роликовая гибка. В ходе операции заготовка последовательно проходит через вращающиеся валки, которые плавно деформируют её без резких заломов. Оператор управляет параметрами вальцовки, точно регулируя положение среднего ролика относительно нижних опор. Метод незаменим для обработки длинномерных листов и профилей, где требуется чёткость дуги.

Типичные изделия, создаваемые таким способом:

  • арочные конструкции для навесов и ангаров;
  • цилиндрические обечайки для резервуаров;
  • элементы вентиляции и воздуховоды;
  • декоративные каркасы, козырьки и перила.

Процесс равномерно распределяет напряжения, исключая риск разрыва металла или образования складок на внутренней стороне изгиба.

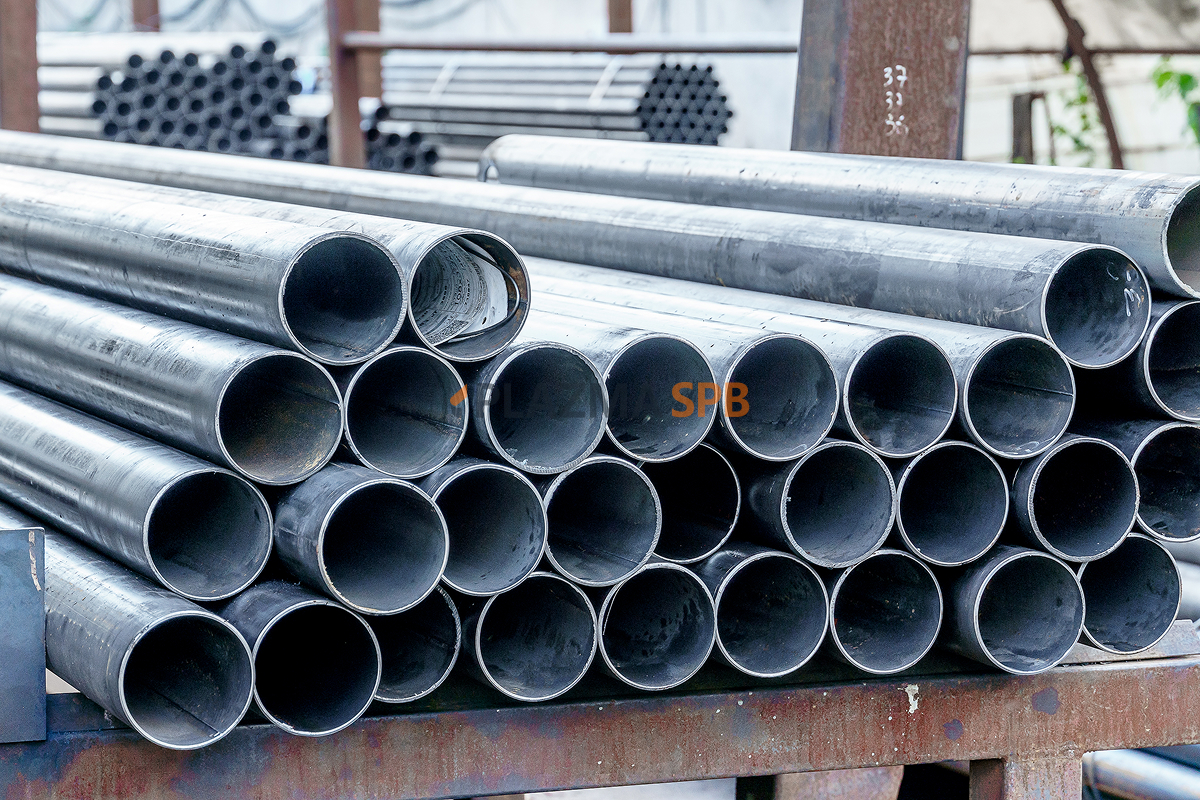

Профильная гибка металла

Профильная гибка направлена на обработку заготовок сложного поперечного сечения: уголков, швеллеров, труб и балок П- или Z-образной формы. В отличие от листового проката, здесь применяются специализированные методы гибки, которые учитывают высокий риск сплющивания стенок, продольного скручивания и неравномерного распределения внутренних напряжений. Для сохранения исходной геометрии используют внутренние оправки и поддерживающие ролики. Технология применяется при производстве несущих металлоконструкций, сварных рам, арочных ферм и фасадных систем.

Выделяют следующие особенности деформации разных типов профилей:

  • гибка труб производится на вальцах с внутренним дорном для предотвращения овализации;
  • фиксация швеллеров и уголков по опорной полке, исключая смещение нейтральной оси;
  • плавная подача тонкостенных изделий из высокопрочных металлов и строгий контроль радиуса кривизны.

Оборудование для пластической деформации

Современные комплексы для гибки охватывают широкий спектр технических решений — от простейших ручных приспособлений до высокоточных автоматизированных комплексов с числовым программным управлением.

По степени автоматизации, усилию и точности комплексы делятся на:

  • ручные — для опытных образцов и ремонта;
  • механические — для регулярного выпуска мелких серий;
  • полуавтоматические — с программными упорами;
  • автоматические с ЧПУ — для массового выпуска.

Среди типов приводов выделяют:

  • механические — высокая скорость, используются в серийном производстве;
  • гидравлические — большое усилие, подходят для толстых заготовок;
  • пневматические — малое усилие, применяются для тонких листов до 2 мм;
  • электромеханические — высокая энергоэффективность, используются в прецизионных задачах.

Базовый элемент — листогиб или пресс-тормоз, создающий необходимое силовое воздействие на заготовку. Однако форму изделия определяет специализированная оснастка — пуансон и матрица, геометрия которых должна соответствовать требуемому радиусу и углу изгиба. Правильный выбор оснастки критически важен: универсальный пуансон подходит для свободной гибки, тогда как калибровка требует индивидуального инструмента под каждый профиль.

Современные агрегаты оснащаются системами безопасности, датчиками контроля угла в реальном времени и автоматической компенсацией прогиба стола. При подборе устройств технологи анализируют множество взаимосвязанных параметров. Это обеспечивает экономическую эффективность и стабильное качество продукции. Среди основных критериев выделяются:

  • тип и толщина металла — определяет износостойкость оснастки;
  • серийность — влияет на выбор уровня автоматизации;
  • требования к точности — обозначают тип привода и систему контроля;
  • форма изделий — задаёт требования к оснастке и кинематике;
  • доступный бюджет — ограничивает выбор класса устройств.

Ручные инструменты для гибки

Ручной листогиб — основной инструмент для обработки тонколистового металла толщиной до 1,5–2 мм в условиях мелкосерийного производства, мастерских и при ремонтных работах. Эти установки не подключаются к электросети, что обеспечивает полную мобильность. В дополнение используются трубогибы, слесарные тиски с оправками, киянки и плоскогубцы для доводки мелких элементов.

Ручные инструменты выбирают за:

  • низкую стоимость;
  • компактность;
  • возможность выездных работ;
  • простоту освоения.

Несмотря на это, у таких листогибов есть специфические недостатки:

  • невысокая точность (±2–3°);
  • быстрая утомляемость оператора;
  • низкая повторяемость результатов;
  • ограниченные возможности по толщине металла.

Техника применяется при изготовлении единичных изделий, при нестандартных задачах, где использование станций нецелесообразно, а также при срочном ремонте конструкций на объекте. Такой листогиб незаменим для кровельщиков и монтажников вентиляционных систем.

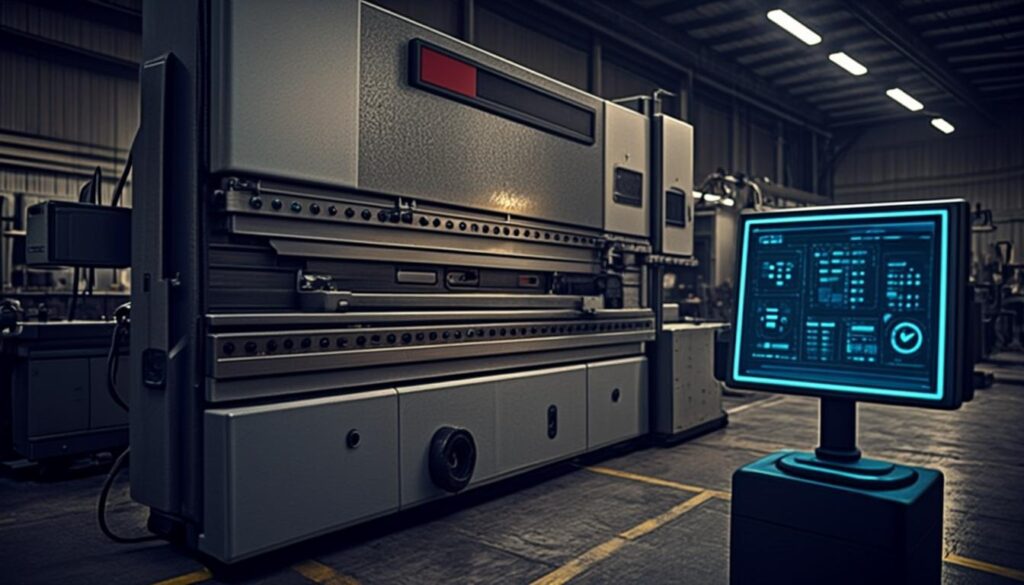

Промышленное оборудование для пластической деформации

Ключевым звеном современного металлообрабатывающего цеха является пресс-тормоз. В зависимости от конструкции привода выделяют классические гидравлические, гибридные электрогидравлические и электрические модели. Такие приборы характеризуются широким диапазоном рабочих параметров: развиваемое усилие варьируется от 40 до 1000 кН, полезная длина рабочей зоны достигает 6 метров, а точность позиционирования задних упоров составляет 0,01–0,1 мм. Интегрированные системы ЧПУ обеспечивают автоматический контроль угла изгиба, плавную регулировку скорости хода пуансона и синхронизацию работы цилиндров. Оснащение лазерными датчиками и системами компенсации прогиба стола полностью исключает человеческий фактор при наладке. Для создания плавных дуг применяют трех- и четырехвалковые вальцы, а для сложных профилей — горизонтально-гибочные прессы. Выбор типа установки определяется задачами: гидравлика незаменима для толстых листов и тяжелых режимов, тогда как сервоэлектрические приводы оптимальны для высокоточных серий, требующих минимального расхода энергии и быстрой переналадки.

Типы промышленных гибочных станков

ПараметрГидравлическийЭлектрогидравлический Электрический Роликовый
Приводгидравлические цилиндрысервоклапаны + гидравликасерводвигатели + шарико-винтовая параэлектродвигатели валков
Усилие, кН100–100040–60020–30010–200
Точность, мм±0,1±0,05±0,01±0,5
Скорость хода, мм/с10–10050–200100–5005–50
Энергопотреблениевысокое среднее низкоесреднее
Длина гиба, м2–61,5–41–32–6
Толщина листа, мм0,5–200,5–120,3–60,5–40
Сложность настройкисредняявысокаявысокаясредняя
Стоимостьсредняявысокаяочень высокаясредняя/высокая

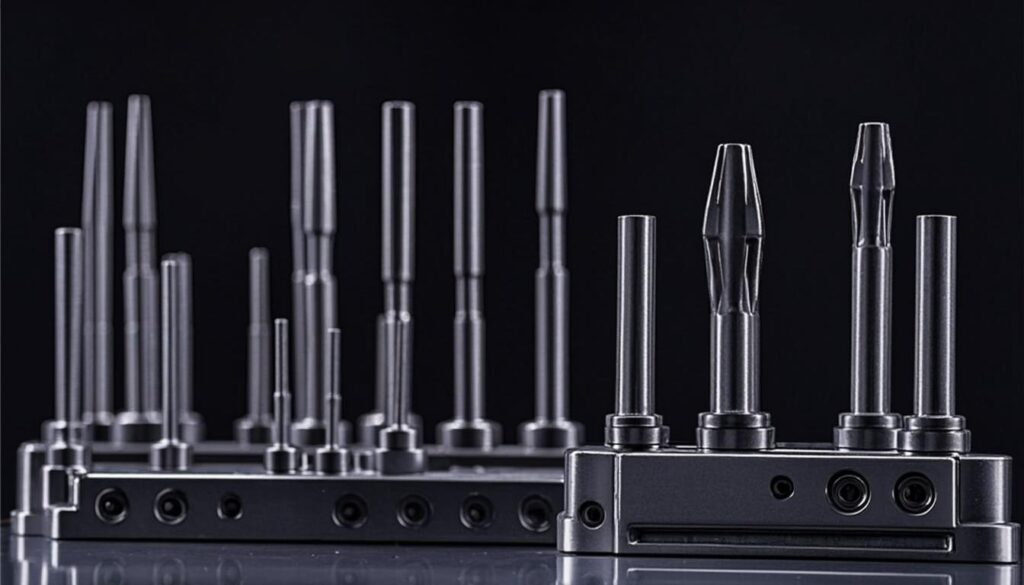

Дополнительное оборудование и оснастка

Пуансон и матрица представляют собой сменную оснастку, которая определяет форму изделия. Стандартные варианты включают V-образные, R-образные и специальные профили под конкретные задачи. Детали производят из инструментальной стали твёрдостью 55–62 HRC, поэтому они остаются износостойкими при интенсивной эксплуатации. Правильное изготовление пары важно для повторяемости результатов в серийном производстве. Вспомогательные элементы включают цифровые угломеры, контрольные шаблоны, программируемые задние упоры и столы-накопители.

При выборе оснастки будьте внимательны:

  • подбирайте радиус пуансона под требуемый угол и толщину листа;
  • для тонких металлов выбирайте матрицы с малым раскрытием V;
  • проверяйте биение и параллельность рабочих поверхностей перед установкой;
  • имейте комплект универсальных матриц для оперативной переналадки.
Виды пуансонов и матриц
Пуансоны
V-образный
Углы 30–170°
Гусиная шея
Глубокий возврат
Остроугольный
Углы < 30°
Плоский
Калибровка 180°
Радиусный
Большие R
Матрицы
V-образная
V = 6–12 × t
U-образная
Канальные профили
Мульти-V
Универсальная
R-образная
Скруглённая
Комбинированная
Z-профили
Правила подбора оснастки
V-раскрытие матрицы = (6–12) × t для свободной гибки
Радиус пуансона ≥ минимальный R гиба для данного металла
Точность ±0,25° — калибровка; ±1° — свободная гибка

Технологический процесс гибки: этапы и тонкости

Гибка металла представляет собой регламентированный процесс, состоящий из шести последовательных этапов:

  1. Подготовка металла: оператор проверяет плоскостность листа, контролирует допуски по толщине, тщательно удаляет заусенцы после лазерной или механической резки и фиксирует направление волокон проката для предотвращения разрывов.
  2. Расчёт развёртки: длина заготовки определяется с учётом смещения нейтральной линии и точного коэффициента K-фактора, зависящего от радиуса изгиба и пластичности сплава. Он выполняется в CAM-системе, автоматически компенсирующей погрешности и формирующей управляющую программу.
  3. Настройка аппарата: подбор оптимальной пары пуансон-матрица, ввод исходных данных в систему ЧПУ, точная юстировка позиционирующих задних упоров и проверка систем безопасности.
  4. Пробный гиб: проводят перед запуском партии для измерения фактического угла, оценки величины пружинения и внесения корректировок в управляющую программу.
  5. Запуск серийного производства: начинается после утверждения эталонного образца с регулярным контролем первой детали и выборочной проверкой тиража.
  6. Итоговый контроль качества изделий: подтверждение соответствия угла чертежу, а также отсутствия трещин или вмятин на поверхности. Контроль осуществляется цифровыми угломерами, электронными датчиками и визуальным осмотром под увеличением. Все параметры фиксируются в технологической карте для обеспечения прослеживаемости.

Соблюдение технологии на каждом шаге гарантирует стабильность формы, минимизирует брак и сохраняет повторяемость даже в длительных производственных циклах.

Этапы процесса гибки металла
1
Подготовка металла
Проверка плоскостности, контроль толщины, удаление заусенцев, фиксация направления волокон
2
Расчёт развёртки
Определение длины заготовки с учётом K-фактора и смещения нейтральной линии
K = tн/t
3
Настройка аппарата
Подбор пары пуансон-матрица, ввод данных в ЧПУ, юстировка задних упоров
4
Пробный гиб
Измерение фактического угла, оценка пружинения, корректировка программы
5
Серийное производство
Запуск после утверждения эталона, контроль первой детали и выборочная проверка
6
Контроль качества
Проверка угла чертежу, отсутствие трещин и вмятин, цифровые угломеры и датчики
Соблюдение технологии на каждом этапе гарантирует стабильность формы, минимизирует брак и сохраняет повторяемость
Калькулятор гибки металла
K-фактор • Длина развёртки • Компенсация пружинения • Минимальный радиус
0.5 3 20
90 175°
0.5 6 50
Результаты расчёта
K-фактор
0.35
Припуск на гиб
7.18
мм
Длина развёртки
177.18
мм
Пружинение
2.5°
компенсация
Мин. радиус
3.0
мм
Усилие гиба
28.5
кН/м
Предпросмотр профиля
Формулы расчёта
K-фактор = tн / t (положение нейтральной оси)
Припуск = α° / 180° × π × (R + K × t)
Развёртка = Полка A + Припуск + Полка B
Пружинение зависит от σт/E материала
Мин. R = k × t (коэфф. по материалу)
Усилие ≈ (σт × t²) / (1.5 × V) кН/м

FAQ: Часто задаваемые вопросы

Какой минимальный угол гиба допустим для разных металлов?

Радиус зависит от толщины заготовки и пластичности конкретного металла. Для мягкой стали он составляет 0,5–1×толщину, для алюминия — 1–2×, нержавеющей стали — 1–1,5×, высокоуглеродистой — 2–3×. Превышение допустимого минимума технологических параметров приводит к образованию трещин на внешней стороне изгиба.

Как компенсировать эффект пружинения в процессе?

Применяют три проверенных метода: избыточный изгиб (загибают чуть дальше заданного угла), калибровку (полный охват пуансона и матрицы под давлением) и программную компенсацию в системе ЧПУ с учётом металла. Для высокопрочных сталей поправка на пружинение обычно составляет 5–15°.

Можно ли гнуть закалённую сталь?

Закалённая сталь с твёрдостью свыше 40 HRC практически не поддаётся холодной гибке из-за высокого риска образования трещин. Допустима только горячая гибка с предварительным нагревом до 700–900°C и последующей термообработкой. На практике такие детали проектируют с учётом готовых элементов или используют альтернативные методы формовки.

Какое оборудование лучше выбрать для мелкосерийного производства?

Для выпуска до 100 штук за смену и работы с металлом толщиной до 4 мм оптимальны гидравлические или механические листогибы с усилием 40–80 кН. При нерегулярных заказах подойдёт ручной аппарат, а для стабильности лучше выбрать пресс-тормоз с базовым ЧПУ.

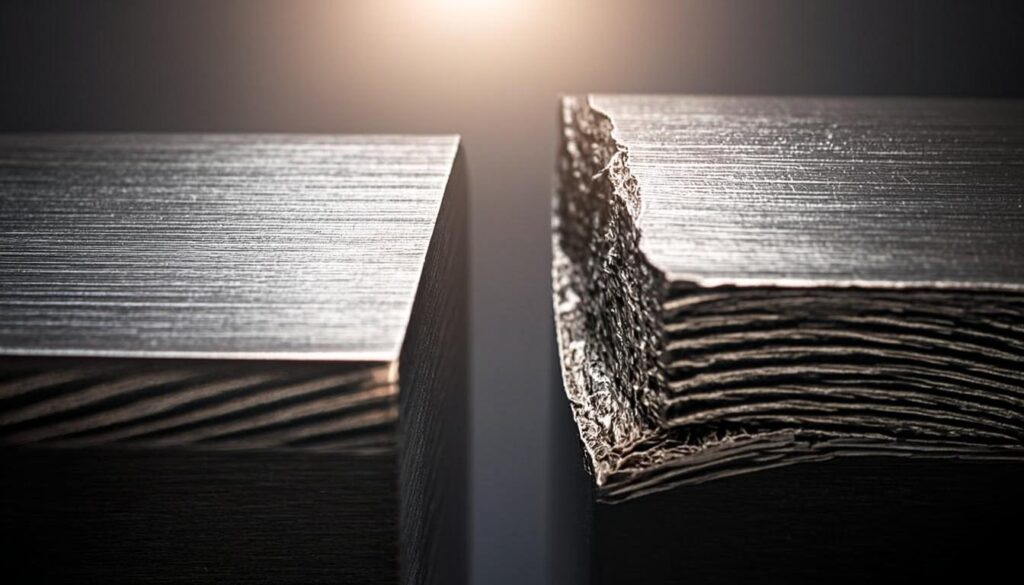

Как предотвратить появление трещин в процессе?

Строго соблюдайте радиус для выбранного металла и ориентируйте линию гиба перпендикулярно направлению проката. Перед обработкой удаляйте заусенцы и проверяйте кромки на наличие дефектов. При работе с хрупкими сплавами рекомендуется применять локальный нагрев или увеличивать длину на 20–30%.

Влияет ли направление проката на качество процесса?

Да, влияние критически важно. Волокнистая структура листа вызывает анизотропию: гибка поперёк волокон проходит без повреждений, а вдоль них резко повышает риск разрыва. Поэтому главное правило гласит: линию гиба всегда располагают перпендикулярно направлению прокатки, особенно при работе с углеродистыми сталями и алюминием.
